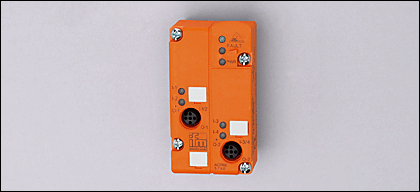

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2502 ClassicLine45 2x(2DI/1DO T)M12 (13175)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2502 ClassicLine45 2x(2DI/1DO T)M12 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13175

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2502 ClassicLine45 2x(2DI/1DO T)M12

Характеристики

Активный модуль ClassicLine
AS-i интерфейс для нижних частей модуля
Разъёмы M12 x 1
Возможно управление приводами SEW MOVISWITCH
Версия 2.1 с расширенным режимом адресации
Цифровые входы и выходы

Электронные данные

Электрическое исполнение	2x2 входы; 3x1 вход и 1 выход; 2x1 вход и 2 выхода
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	150
Макс. допустимая токовая нагрузка на каждый модуль [mA]	100 *)

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	21...30 DC **)
Допустимая токовая нагрузка для всех входов [mA]	100
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Внешний источник питания	AS-i
Макс. допустимая токовая нагрузка на каждый выход [mA]	100
Гальваническая развязка	нет
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	377

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	да
AS-i профиль	S-7.A.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	A.E
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Вход1234 РозеткаI-1/2I-1/2I-3/4I-3/4 Контакт4242 Выход12-- РозеткаI-1/2I-3/4-- Контакт22--

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,107

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Электрическое подсоединение

Контактные штыри на нижнем модуле

Назначение жил кабеля при подключении

розетка I-1/2; I-3/4

1: питание датчика L+

2/4: информац. вход (функциональный контрольный вход) или релейный выход (программируемый выход)

3: питание датчика L-

Принадлежности

Принадлежности (дополнительные)	Нижняя часть модуля

Примечания

Ни один из выводов I-1/2, I-3/4 не может быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем. ) суммарный ток обоих выходов и потребления питания датчика 100 mA при питании от сети AS-i *) через плоский кабель
Упаковочная величина [штука]	1

Ни один из выводов I-1/2, I-3/4 не может быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем. *) суммарный ток обоих выходов и потребления питания датчика 100 mA при питании от сети AS-i **) через плоский кабель
