ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2568 ClassicLineVA 4AO (C) M12 IP67 (13198)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2568 ClassicLineVA 4AO (C) M12 IP67 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13198

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

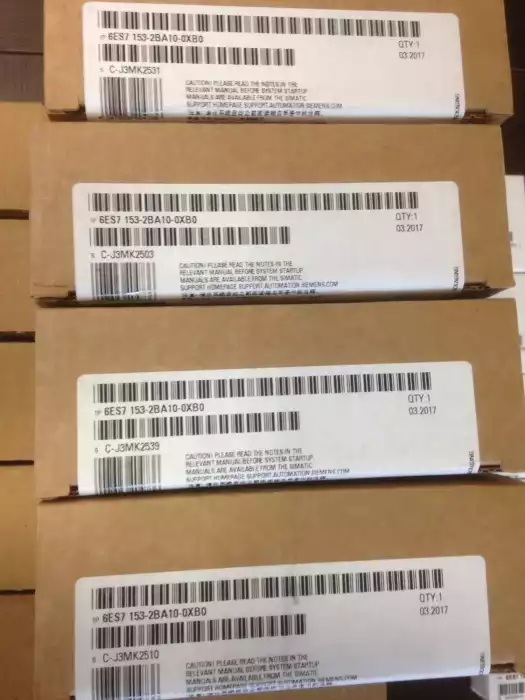

Наши отгрузки

Смотреть ещё

Описание

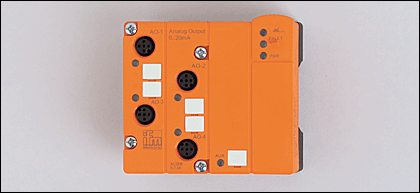

Описание Промышленная шина AS-Interface: AC2568 ClassicLineVA 4AO (C) M12 IP67

Характеристики

Активный модуль ClassicLine
AS-i интерфейс для колодок типа FС/FС-E
Разъёмы M12 x 1
AS-i профиль S-7.3
ИК-порт для адресации
4 аналоговых выхода 0...20 мA
Для подключения 2 -х проводных исполнительных устройств
шуруп из нержавеющей стали
Уплотнитель VITON

Электронные данные

Электрическое исполнение	4 выхода 0...20 mA
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	180
Ток потребления от сети 24 В DC [mA]	130 *)
AS-i интерфейс, защита от переполюсовки	да

Выходы

Диапазон питающих напряжений [V]	24 DC ± 20 %
Внешний источник питания	в соответствии с PELV
Защита от короткого замыкания	да
аналоговый
Наиб.нагрузка [?]	600
Питание привода	AS-i / внешний
Разрешение [Bit]	1µA

Диапазон измерения / настройки

Область значений [Bit]	0...20000 ; точность 0,5 % от конечного значения диапазона измерений

Время реакции

Время цифроаналогового преобразования 4 каналов [ms]	1

Условия эксплуатации

Температура окружающей среды [°C]	0...70
Температура хранения [°C]	-20...85
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 61000-6-4 : 2001 EN 61000-6-2 : 2001
MTTF [лет]	135

AS-i классификация

AS-i профиль	S-7.3.6
Адресация	через интерфейс IR или разъём в нижней части (принадлежность)
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.6
AS-i сертификат	в стадии разработки

Механические данные

Материал	PBT (полибутилентерефталат); уплотнение: витон; винты: нерж. сталь
Вес [kg]	0,22

Дисплеи / Элементы управления

Рабочий режим LED	зелёный (индикация AS-i напряжения / индикация ext. 24 V AUX -вспомогательного питания)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	жёлтый (индикаторные каналы AO1...AO4)

электрическое подключение

Назначение жил кабеля при подключении

1:	AO+ Аналоговый выход
2:	n.c.
3:	AO- Аналоговый выход 0V
4:	n.c.
5:	заземление

Принадлежности

Принадлежности (дополнительные)	Нижняя часть модуля

Примечания

*) с внешним питанием на входе модуля величиной 50 mA (из ASi) и 130 mA (от внешнего питания) для аналоговой части.
Упаковочная величина [штука]	1
