ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2482 CompactM8 2DI 2DO (13170)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2482 CompactM8 2DI 2DO для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13170

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser 5P3B2H-AAIBAAAFAAAD3S2BA2

Смотреть ещё

Описание

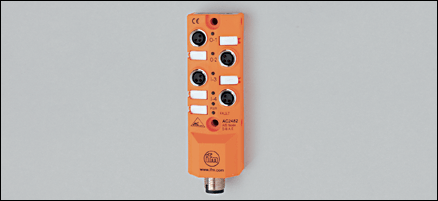

Описание Промышленная шина AS-Interface: AC2482 CompactM8 2DI 2DO

Характеристики

Компактный модуль M8 AS-i
монтажная плата
Гнездо M8 x 1
Цифровые входы и выходы питающиеся через AS-i
AS-i подключение через разъём M12
Версия 2.11 и 3.0 с расширенным режимом адресации.
Интерфейс ecolink M8

Электронные данные

Электрическое исполнение	2 выхода / 2 входа
Рабочее напряжение [V]	26,5...31,6 DC; 'supply class 2' согласно cULus
Суммарное потребление тока от AS-i [mA]	230
Макс. допустимая токовая нагрузка на каждый модуль [mA]	180

Входы

цифровой
Электрическое подключение	PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC
Допустимая токовая нагрузка для всех входов [mA]	180 *)
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

Диапазон питающих напряжений [V]	18...30 DC (AS-i)
Макс. допустимая токовая нагрузка на каждый выход [mA]	180 *)
Гальваническая развязка	нет
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Степень защиты	IP 65 / IP 67 / IP 68

Испытания / одобрения

Электромагнитная совместимость	EN 50295 IEC 61000-6-2

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	да
AS-i профиль	S-B.A.E
Конфигурация входов/выходов [Hex]	B
Идентификационный код [Hex]	A.E
AS-i сертификат	100901
Биты данных	Бит данныхD0D1D2D3 Вход--34 Розетка--I-3I-4 Контакт--44 Выход12-- РозеткаO-1O-2-- Контакт44--
Биты параметров	Бит параметраBezeichnung P0nicht genutzt P1Peripheriefehleranzeige aktiv 1/ Peripheriefehleranzeige nicht aktiv 0 P2nicht genutzt P3nicht genutzt

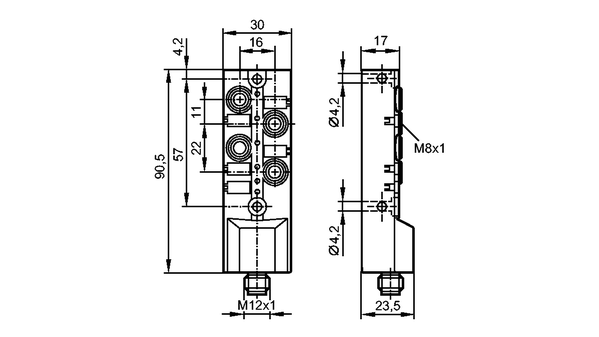

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,11

Дисплеи / Элементы управления

Индикация состояния выхода LED	желтый
Рабочий режим LED	зелёный
Ошибка LED	красный

электрическое подключение

Назначение жил кабеля при подключении

	Входы
1:	питание датчика L+
3:	питание датчика L-
4:	вход данных

	Выходы
1:	не используется
3:	Внутреннее напряжение E-
4:	Коммутационный выход +

1:	AS-i +
3:	AS-i -

Принадлежности

Принадлежности (входят в комплект)	маркер; 2 защитные крышки
Принадлежности (дополнительные)	Защитная крышка для разъемов M8 (E73005); Flachkabel-Abgriff mit 0,6 m Rundkabel (E70483); Flachkabel-Abgriff M12 (E70096); Адаптер на DIN-рейку (E73006)

Примечания

*) Максимальный суммарный ток нагрузки всех входов и выходов 180мA.
Упаковочная величина [штука]	1
