ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5223 ClassicLine 2AI C IP67 (13288)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5223 ClassicLine 2AI C IP67 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13288

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контактор Schneider Electric TeSys CAK 10А 690/24В DC CA4KN40BW3

Endress+Hauser LIQUIPHANT M FTL51C-ABDNBNDG4AA

Смотреть ещё

Описание

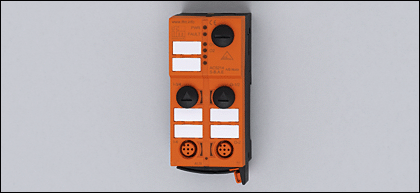

Описание Промышленная шина AS-Interface: AC5223 ClassicLine 2AI C IP67

Характеристики

Активный модуль ClassicLine
Прямое подключение к плоскому AS-i кабелю
2 аналоговых входа 4...20 mA
Для подключения 2- и 4- проводных датчиков
Гальваническая развязка
Разъём для адресации
Ориентация плоского кабеля возможна в трех направлениях

Электронные данные

Электрическое исполнение	2 входа 4...20 mA
Рабочее напряжение [V]	26,5...31,6 DC; 'supply class 2' согласно cULus
Суммарное потребление тока от AS-i [mA]	250

Входы

аналоговый
Аналоговый вход	4...20 mA
Питание датчика	AS-i
Защита от короткого замыкания	да
Макс. падение напряжения при номинальном токе [V]	10
Разрешение [Bit]	12

Диапазон измерения / настройки

Область значений [Bit]	4000...20000 ; точность 0,5 % от конечного значения диапазона измерений

Время реакции

АЦП (аналого-цифровой преобразователь)	1 канал: 60 ms / 2 канала: 120 ms

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	174

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	нет
AS-i профиль	S-7.3.D
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.D
AS-i сертификат	в стадии разработки

Механические данные

Материал	PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,173

Дисплеи / Элементы управления

Рабочий режим LED	Зеленый (индикация напряжения на шине AS-i)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	желтый (индикация каналов AI1... AI2)

электрическое подключение

Назначение жил кабеля при подключении

1:	питание датчика +24V
2:	аналоговый выход AI +
3:	питание датчика 0V
4:	аналоговый выход AI -
5:	заземление

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Колпачок M12 (E73004)

Примечания

Модуль питается исключительно через желтый кабель AS-i. Bei Anschluss eines 2-Draht- oder 3-Draht-Sensors ohne eigene Versorgung muss eine externe Brucke zwischen Pin 3 und Pin 4 hergestellt werden. Die Eingange (Pin 2 und 4) sind untereinander galvanisch getrennt und haben keine Verbindung zu AS-i.
Упаковочная величина [штука]	1
