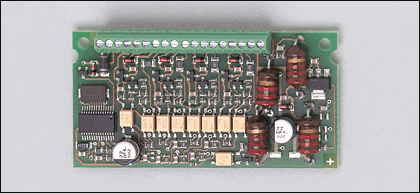

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2726 Curcuit board (13216)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2726 Curcuit board для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13216

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2726 Curcuit board

Характеристики

Активный модуль AS-i
Винтовые клеммы
AS-i версия 2.1

Электронные данные

Электрическое исполнение	4 входа / 4 выхода
Рабочее напряжение [V]	26,5...31,6 DC
Потребление тока [mA]	200
Макс. допустимая токовая нагрузка на каждый модуль [mA]	180

Входы

цифровой
Питание датчика	AS-i
Диапазон питающих напряжений [V]	20...30 DC
Входной ток High/Low [mA]	1,5 / > 5
Защита от короткого замыкания	да

Выходы

Внешний источник питания	AS-i
Макс. допустимая токовая нагрузка на каждый выход [mA]	100 *)
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 00

Испытания / одобрения

Электромагнитная совместимость

EN 50295

MTTF [лет]

280


AC2726
Curcuit board	Промышленная шина AS-Interface

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	нет
AS-i профиль	S-7.0.F
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	0.F
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Функциявход I1 - выход O1 вход I2 - выход O2вход I3 - выход O3вход I4 - выход O4
Биты параметров	Бит параметрафункция неиспользуется P0функция неиспользуется P1функция неиспользуется P2функция неиспользуется P3функция неиспользуется

Механические данные

Вес [kg]	0,034

электрическое подключение

Назначение жил кабеля при подключении

1:	AS-i +
2:	AS-i -
3:	off
4:	+
5:	0V
6:	выход 4
7:	Вход 4
8:	0V
9:	выход 3

10:	Вход 3
11:	0V
12:	выход 2
13:	Вход 2
14:	0V
15:	выход 1
16:	Вход 1
17:	+
18:	n.c.

Примечания

Модуль AS-i 4I / 3O (AS-i версия 2.1) - решение PCB для исполнительных устройств AS-i, получающих питание от напряжения AS-Interface. Встроенная функция Watchdog обеспечивает бесперебойную работу системы при отсутствии соединения через кабель AS-i. *) Соблюдайте суммарную токовую нагрузку на входах и выходах.
Упаковочная величина [штука]	1

Модуль AS-i 4I / 3O (AS-i версия 2.1) - решение PCB для исполнительных устройств AS-i, получающих питание от напряжения AS-Interface. Встроенная функция Watchdog обеспечивает бесперебойную работу системы при отсутствии соединения через кабель AS-i. *) Соблюдайте суммарную токовую нагрузку на входах и выходах.

Упаковочная величина [штука]
