ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5218 ClassicLine 2AO C IP67 (13286)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5218 ClassicLine 2AO C IP67 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13286

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

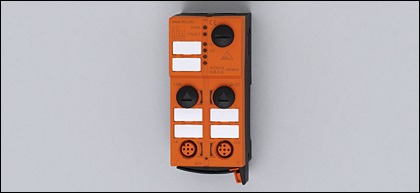

Описание Промышленная шина AS-Interface: AC5218 ClassicLine 2AO C IP67

Характеристики

Активный модуль ClassicLine
Разъёмы M12 x 1
Гальваническая развязка
Ориентация плоского кабеля возможна в трех направлениях

Электронные данные

Электрическое исполнение	2 аналоговых выхода 4...20 мА
Рабочее напряжение [V]	18...31,6 DC (AS-i) / 16...30 DC (AUX); 'supply class 2' согласно cULus
Суммарное потребление тока от AS-i [mA]	50
AS-i интерфейс, защита от переполюсовки	да

Выходы

аналоговый
токовый выход [mA]	4...20
Max. Strombelastbarkeit der Aktuatorversorgung [A]	2
Защита от короткого замыкания	да
Макс. падение напряжения при номинальном токе [V]	10
Гальваническая развязка	да *)
Разрешение [Bit]	12

Диапазон измерения / настройки

Область значений [Bit]	4000...20000

Точность/ погрешность

Точность [в % от диапазона]	0,5

Время реакции

Время отклика [мс]	1 канал: 80 мс / 2 канала: 140 мс

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 61000-6-2 EN 61000-6-3
MTTF [лет]	125

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	нет
AS-i профиль	S-7.3.5
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.5
AS-i сертификат	124001
Биты параметров	Бит параметраFunktion P0Watchdog am Analogausgang P0=1: Watchdog aktiv (default), P0=0: Watchdog inaktiv P1Peripheriefehler Signalisierung Kanal 1: P1=1: aktiv (default), P1=0: inaktiv, Kanal 1 hochohmig P2Peripheriefehler Signalisierung Kanal 2: P2=1: aktiv (default), P2=0: inaktiv, Kanal 2 hochohmig P3nicht verwendet, P3=1: default

Механические данные

Материал	PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,18

Дисплеи / Элементы управления

Рабочий режим LED	зелёный (индикация AS-i напряжения / индикация ext. 24 V AUX -вспомогательного питания)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	желтый (отображение каналов AO1, AO2)

электрическое подключение

Назначение жил кабеля при подключении

	Аналоговый выход
1:	Питание привода + 24 V
2:	Аналоговый выход AO +
3:	Питание привода 0 V
4:	Аналоговый выход AO -
5:	заземление FE

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Колпачок M12 (E73004)

Примечания

*) Zwischen AS-i und AUX und zwischen AS-i und den Analogausgangen bestehen galvanische Trennungen. Zur Speisung der Aktuatoren kann die an den Pins 1 und 3 anliegende Aktuatorversorgung (+24 V, 0 V) verwendet werden; ein 3-Leiter Anschluss mit externer Brucke ist moglich.
Упаковочная величина [штука]	1
