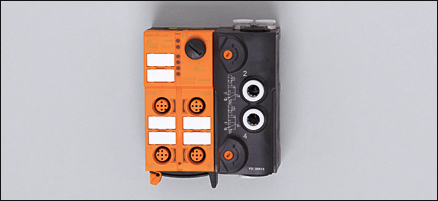

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5228 AirBox 2x3/2 4DI-Y IP67 (13293)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC5228 AirBox 2x3/2 4DI-Y IP67 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13293

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC5228 AirBox 2x3/2 4DI-Y IP67

Характеристики

Пневмоостров AS-i
2 x 3/2-ходовые золотниковые клапаны без перекрывания
моностабильный
Ориентация плоского кабеля возможна в трех направлениях
Прямое подключение к плоскому AS-i кабелю
Версия 2.11 и 3.0 с расширенным режимом адресации.
Разъём для адресации

Электронные данные

Электрическое исполнение	4 входа / 2 выхода ; AirBox питание через AS-i
Рабочее напряжение [V]	26,5...31,6 DC **)
Суммарное потребление тока от AS-i [mA]	280

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	20...30 DC ) *)
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Воздухоотвод с быстроразъемным соединением для пневмотрубки
Встроенный 'Watchdog'	да

Условия эксплуатации

Температура окружающей среды [°C]	-10...55
Температура измеряемой среды [°C]	-10...50
Степень защиты	IP 65 / IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 IEC 61000-6-2
MTTF [лет]	287

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	да
AS-i профиль	S-7.A.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	A.E
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Вход1234 Штепсельная розеткаI-1/2I-1/2 I-2I-3/4I-3/4 I-4 Пин42 442 4 Пневматический выход24--

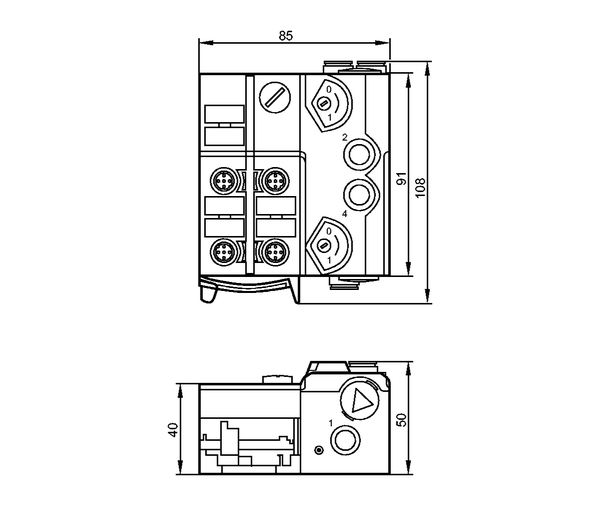

Механические данные

Пневматическая система	2 x 3/2-ходовые золотниковые клапаны (без перекрывания)
Пневматический символ	2 x 3/2-ходовые золотниковые клапаны (без перекрывания)
Рабочий диапазон давления [бар]	2...8
Рабочий диапазон давления [psi]	29...116
Воздушный поток при 6/5 bar [Nl/min]	500
Производственная среда согласно ISO 8573-1	Сжатый воздух класса 6-3-1; сжатый воздух класса 6-3-4 ?)
Ручное управление	сжатие/разблокировка или сжатие/поворот/блокировка
Фитинг для труб [мм]	8
Материал	PA (полиамид); POM; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,375

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Назначение жил кабеля при подключении

	Входы
	Разъём I-1/2
1:	питание датчика L+
2:	вход данных 2
3:	питание датчика L-
4:	вход данных 1
5:	не используется

	Разъём I-2
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 2
5:	не используется

	Разъём I-3/4
1:	питание датчика L+
2:	вход данных 4
3:	питание датчика L-
4:	вход данных 3
5:	не используется

	Разъём I-4
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 4
5:	не используется

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Монтажная плита (E74999); Нижняя часть модуля (E75000); Колпачок M12 (E73004); Уплотнительная заглушка (E75231); Глушитель (E75232); Угловой фитинг типа Push-in (E75228); T-образный фитинг типа Push-in (E75227)

Примечания

Bei nichtpneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlusse stecken, um das Eindringen von Schmutz und Staub zu vermeiden. Не подсоединять вводы L-, L+, I-1, I-2, I-3, I-4 к потенциалу, так как они гальванически подсоединены к AS-i-кабелю. 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com ) через плоский кабель *) Fur eine cULus Applikation - Betriebsspannung 'supply class 2' - Umgebungstemperatur Fluid (Luft): - 10°C…+50°C - Min. und max. Betriebsdruck Das Ventil darf in einem System mit geregeltem Druck bis max. 100 psi eingesetzt werden. Das Ventil muss in ein entsprechendes Gehause eingebaut oder an einem gesicherten und geschutzten Ort montiert werden, um zufalligen Kontakt im Endprodukt zu verhindern.
Упаковочная величина [штука]	1

Bei nichtpneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlusse stecken, um das Eindringen von Schmutz und Staub zu vermeiden. Не подсоединять вводы L-, L+, I-1, I-2, I-3, I-4 к потенциалу, так как они гальванически подсоединены к AS-i-кабелю. 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com *) через плоский кабель **) Fur eine cULus Applikation - Betriebsspannung 'supply class 2' - Umgebungstemperatur Fluid (Luft): - 10°C…+50°C - Min. und max. Betriebsdruck Das Ventil darf in einem System mit geregeltem Druck bis max. 100 psi eingesetzt werden. Das Ventil muss in ein entsprechendes Gehause eingebaut oder an einem gesicherten und geschutzten Ort montiert werden, um zufalligen Kontakt im Endprodukt zu verhindern.

Упаковочная величина [штука]
