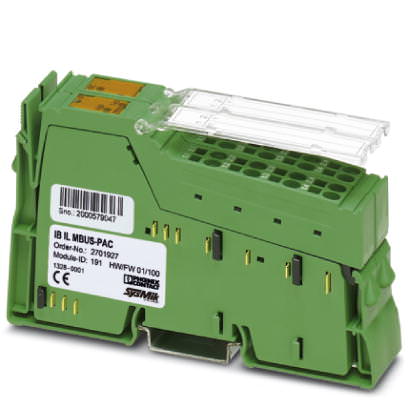

Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL MBUS-PAC - 2701927 (120475)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL MBUS-PAC - 2701927 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120475

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональные клеммные модули Inline - IB IL MBUS-PAC - 2701927

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	24,4 мм
Высота	119,8 мм
Глубина	71,5 мм

Общие сведения

Цвет	зеленый
Масса	125 г
Тип монтажа	Монтажная рейка
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20
	III, IEC 61140, EN 61140, VDE 0140-1

Интерфейсы

Интерфейс	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Интерфейс	M-Bus
Тип подключения	Штекер Inline
Скорость передачи данных	300 Baud ... 19200 Baud (конфигурируемый)
Среда передачи	Медный кабель

Питание

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток при U_L	Тип. 65 мА
	макс. 90 мА
Напряжение питания главной цепи U_M	24 В DC
Потребляемый ток при U_M	Тип. 56 мА (при 10 удельных нагрузках; см. пример расчета)
	макс. 160 мА
Потребляемая мощность	Тип. (на U_L)
	Тип. (к U_M)

Развязка по напряжению

Испытательный участок	M-Bus / питание 7,5 В (логическая схема шины) 500 В AC 50 Гц 1 минута
	M-Bus / питание 24 В U_M 500 В AC 50 Гц 1 минута
	M-Bus / заземление 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 минута
	Питание 24 В (U_M) / действующее заземление 500 В AC 50 Гц 1 минута
