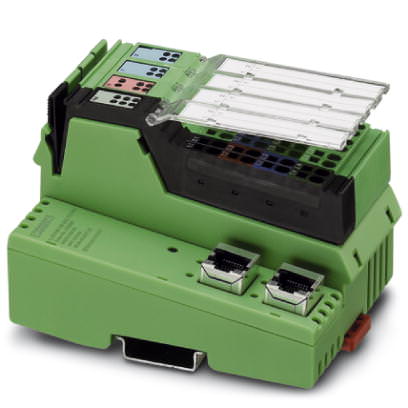

Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IL PN BK DI8 DO4 2TX-PAC - 2703994 (108693)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IL PN BK DI8 DO4 2TX-PAC - 2703994 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108693

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - IL PN BK DI8 DO4 2TX-PAC - 2703994

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	80 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры указаны с учетом штекера

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C (соблюдайте кривые)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	375 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/IEC 61000-4-2 Критерий В; разряд между контактами 6 кВ; воздушный разряд 8 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий А; все интерфейсы 1 кВКритерий В; все интерфейсы 2 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий B; кабели питания (пост. тока): 0,5 / 0,5 кВ (симметричный / несимметричный); экран кабеля шины 1 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
	Испытание на излучение помех согл. EN 61000-6-4 EN 55011 Класс A
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида
Диагностические сообщения	Короткое замыкание / перегрузка цифровых выходов да
	Пропадание питания датчика да
	Пропадание питания исполнительного элемента да

Интерфейсы

Система на базе полевой шины	PROFINET
Наименование	PROFINET
Тип подключения	Гнездовая часть разъема RJ45, функция autonegotiation
Скорость передачи данных	100 MBit/s (согласно стандарту PROFINET)
Среда передачи	Ethernet на базе витой пары, с интерфейсом RJ45
Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s / 2 MBit/s (автоматическое распознавание, без комбинированной системы)

Системные ограничения устройств сопряжения с шиной

Количество процессных данных	макс. 488 байт (макс. 244 байта IN - макс. 244 байта OUT)
Количество поддерживаемых оконечных устройств	макс. 63 (на станцию)
Количество оконечных устройств, подключаемых к локальной шине	макс. 61 (входы и выходы на плате - два оконечных устройства)
Количество оконечных устройств с каналом параметров	макс. 16
Количество ответвительных клемм с отводом для удаленной шины	0

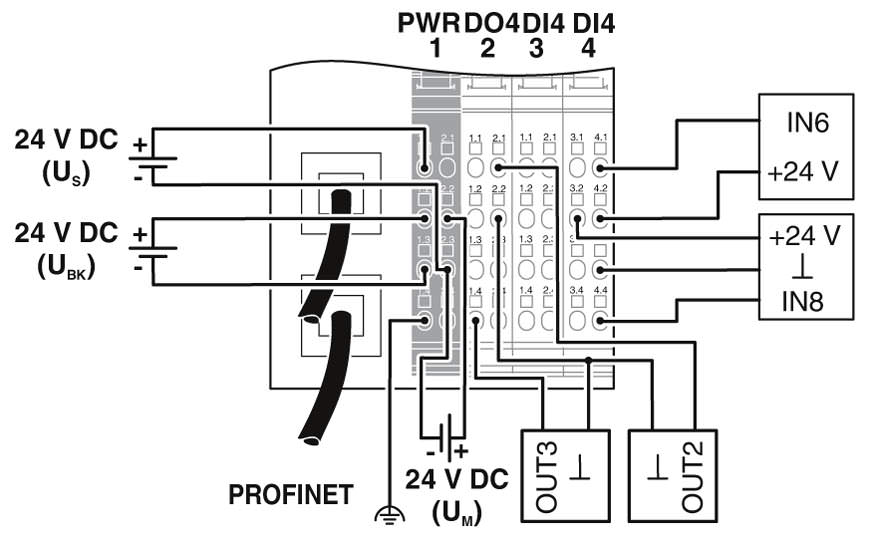

Питание электронного модуля

Тип подключения	Пружинный зажим
Наименование	Питание устройства сопряжения с шиной U_BK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему U_L (7,5 В) и аналоговую цепь U_ANA (24 В).
Электропитание	24 В DC (С помощью штекера Inline)
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток	Тип. 138 мА (из U_BK)
Рассеиваемая мощность	Тип. 3 Вт (Прибор, общ.)
Напряжение в логической схеме U_L	7,5 В DC
Потребляемый ток	0,8 А
Потребляемая мощность	Тип. 1,7 Вт

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC ±5 %
Ток питания при U_L	макс. 0,8 A DC
Напряжение питания главной цепи U_M	24 В DC
Диапазон напряжения питания U_M	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания при U_M	макс. 8 A DC (Сумма U_M+ U_S; при использовании во взрывоопасных зонах макс. 4 А!)
Потребляемый ток при U_M	макс. 8 A DC
Напряжение питания на сегменте U_S	24 В DC
Диапазон напряжения питания U_S	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания при U_S	макс. 8 A DC (Сумма U_M+ U_S; при использовании во взрывоопасных зонах макс. 4 А!)
Потребляемый ток при U_S	макс. 8 A DC
Напряжение питания периферийных устройств U_ANA	24 В DC
Диапазон напряжения питания U_ANA	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ток питания при U_ANA	макс. 0,5 A DC

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Штекер Inline
Способ подключения	2-, 3-проводной кабель
Количество входов	8 (EN61131-2, тип 1)
Время срабатывания, типовое	около 500 мкс
Защитная схема	Защита от переполюсовки Диод защиты от переполюсовки
Время фильтрации	3 мс
Входная характеристика	МЭК 61131-2, тип 1
Входное напряжение	24 В DC
Диапазон входных напряжений, сигнал '0'	-30 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	15 В DC ... 30 В DC
Номинальный входной ток при U_IN	Тип. 3 мА
Типичный входной ток одного канала	Тип. 3 мА
Временя задержки срабатывания при изменении сигнала с 0 на 1	5 мс
Временя задержки срабатывания при изменении сигнала с 1 на 0	5 мс

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Штекер Inline
Способ подключения	2-, 3-проводной кабель
Количество выходов	4
Защитная схема	Защита от короткого замыкания, защита от перегрузки Схема свободного хода
Выходное напряжение	24 В DC -1 В (при номинальном токе)
Номинальное напряжение на выходе	24 В DC
Максимальный выходной ток на 1 канал	500 мА
Максимальный выходной ток на 1 модуль / клемму	2 А
Максимальный выходной ток на 1 модуль	2 А
Номинальная индуктивная нагрузка	12 ВА (1,2 Гн; 48 Ом)
Номинальная нелинейная нагрузка	12 Вт
Номинальная активная нагрузка	12 Вт
