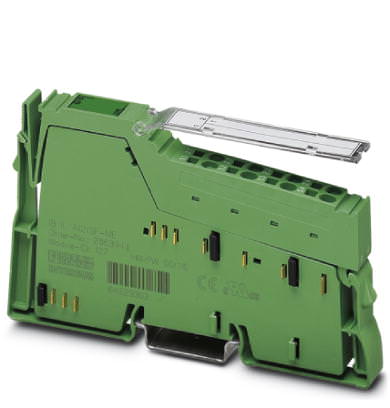

Система ввода/вывода для электрошкафов (IP20) Inline Клемма Inline-ME - IB IL AI 2/SF-ME - 2863944 (120423)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клемма Inline-ME - IB IL AI 2/SF-ME - 2863944 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120423

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клемма Inline-ME - IB IL AI 2/SF-ME - 2863944

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,2 мм
Высота	119,8 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	47 г
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	макс. 60 мА
	Тип. 45 мА
Потребляемый ток при U_S	0 A DC
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	макс. 18 мА
	Тип. 13 мА

Аналоговые входы

Количество входов	макс. 2 (Несимметричные)
Тип подключения	Экранированный штекер Inline

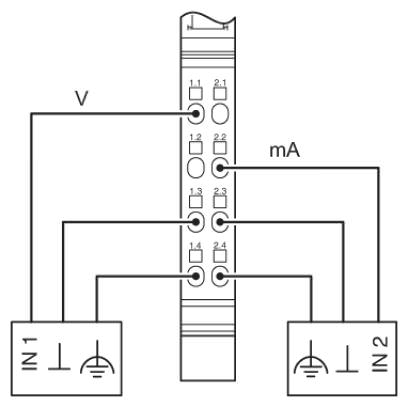

Способ подключения	2-, 3-проводной кабель
Наименование, вход	Аналоговые входы
Время цифроаналогового преобразования	около 120 мкс (на канал)
Разрешение АЦП	16 бит
Предельная частота (3 дБ)	40 Гц
Форматы данных	IL, IB ST, IB RT, нормированная форма представления
Разрешение измеренного значения	13 бит (12 бит + плюс знаковый разряд)
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
Входной сигнал напряжения	0 В ... 10 В
	-10 В ... 10 В
Входное сопротивление, вход напряжения	> 220 к?
Точность	0,3 %
Количество входов	2 (Несимметричные входы напряжения)
Входной сигнал напряжения	0 В ... 10 В
	-10 В ... 10 В
Входное сопротивление, вход напряжения	220 к?
Количество входов	2 (несимметричные входы питания)
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
	-20 мА ... 20 мА
