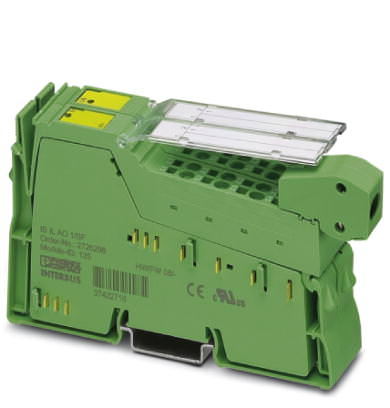

Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL AO 1/SF-XC-PAC - 2701219 (120499)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Клеммы Inline - IB IL AO 1/SF-XC-PAC - 2701219 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120499

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Детектор горючих газов Honeywell SPXCDALMTXF Sensepoint XCD

Смотреть ещё

Описание

Описание Клеммы Inline - IB IL AO 1/SF-XC-PAC - 2701219

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	24,4 мм
Высота	135 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 55 °C (См. также главу 'Успешно протестированы: Использование при экстремальных окружающих условиях' в паспорте.)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Температурный класс GRP	T2 (-40 °C ... 55 °C, EN 50155)
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	126 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Режим работы	Пословный режим передачи данных процесса
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 7,5 В (логическая схема шины), питание 24 В U_ANA / периферийные устр-ва 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины), питание 24 В U_ANA /Заземление 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
Диагностические сообщения	Сбой или недостаточное напряжение питания логических схем U_L Передача сообщений об ошибках периферии на устр-во сопряжения

Интерфейсы

Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Среда передачи	Медный кабель

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_L	Тип. 30 мА
	макс. 40 мА
Напряжение питания периферийных устройств U_ANA	24 В DC
Потребляемый ток при U_ANA	Тип. 50 мА
	макс. 65 мА
Потребляемая мощность	Тип. 1,425 Вт (всего)

Аналоговые выходы

Количество выходов	1

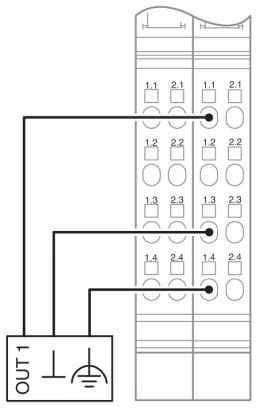

Способ подключения	2-пров. (в экране)
Наименование, выход	Аналоговые входы
Разрешение АЦП	16 бит
Наименование защиты	Защита выходов от токов при переходном процессе
Представление выходного значения	16 бит
DAC-разрешение	16 бит
Обновление данных процесса	< 1 мс
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
Нагрузка / выходная нагрузка, выход тока	> 500 ?
Выходной сигнал, напряжение	0 В ... 10 В
Нагрузка / выходная нагрузка, выход напряжения	> 2 к?
Точность	Тип. 0,8 % (конечного значения выходной области)
	Тип. 0,5 % (конечного значения выходной области)
