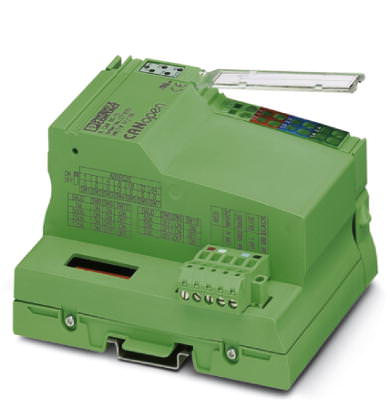

Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IL CAN BK-TC-PAC - 2718701 (107900)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Устройство сопряжения с шиной - IL CAN BK-TC-PAC - 2718701 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

107900

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство сопряжения с шиной - IL CAN BK-TC-PAC - 2718701

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	85 мм
Высота	119,8 мм
Глубина	71,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-45 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Общие сведения

Масса	240 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	CANopen^® / локальная шина 500 В

Интерфейсы

Система на базе полевой шины	Lokalbus
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s
Система на базе полевой шины	CANopen^®
Наименование	CANopen^®
Тип подключения	2x 5-контактный штекер TWIN-COMBICON
Скорость передачи данных	1 MBaud, 500 kBaud, 250 kBaud, 125 kBaud, 50 kBaud, 20 kBaud, 10 kBaud (настраивается DIP-переключателем или с помощью функций программирования)
Распределение адресного пространства	0 ... 63, настраиваемое
Наименование	Питание
Тип подключения	8-контактная поточная вилка

Системные ограничения устройств сопряжения с шиной

Количество оконечных устройств, подключаемых к локальной шине	макс. 63
Количество оконечных устройств с каналом параметров	макс. 8
Количество ответвительных клемм с отводом для удаленной шины	0

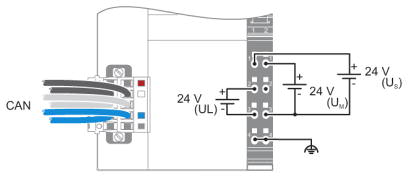

Питание электронного модуля

Электропитание	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток	макс. 1,25 А (из U_BK)

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC ±5 %
Ток питания при U_L	макс. 2 A DC
Напряжение питания главной цепи U_M	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_M	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания на сегменте U_S	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_S	макс. 8 A DC (Сумма U_M+ U_S)
Напряжение питания периферийных устройств U_ANA	24 В DC -15 % / +20 % (согласно EN 61131-2)
Ток питания при U_ANA	макс. 0,5 A DC
