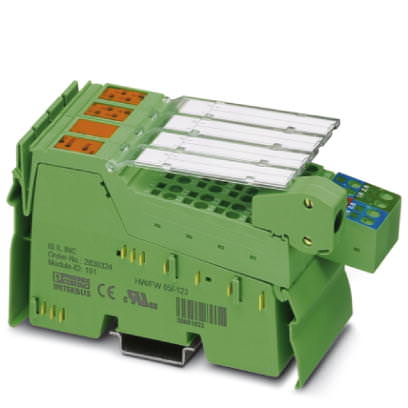

Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL INC-PAC - 2861849 (120388)

Поставляем Система ввода/вывода для электрошкафов (IP20) Inline Функциональные клеммные модули Inline - IB IL INC-PAC - 2861849 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120388

Производитель

Phoenix Contact

Категория

Список изделий Inline

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Функциональные клеммные модули Inline - IB IL INC-PAC - 2861849

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	140,5 мм
Глубина	71,5 мм

Интерфейсы

Интерфейс	Локальная шина Inline
Тип подключения	Распределитель Inline

Питание

Напряжение на периферийном устройстве	24 В DC (с помощью регулятора напряжения)
Диапазон напряжений периферийных устройств	19,2 В DC ... 30 В DC
Напряжение питания датчика	5 В DC (симм. / асимм.)
	24 В DC (только асимметричные датчики)
Ток питания датчика	500 мА
	500 мА
От цепи питания датчика	Главная цепь U_M

Развязка по напряжению

Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / заземление цепи питания датчика 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийные устройства) / заземление цепи питания датчика 500 В AC 50 Гц 1 минута
	Заземление цепи питания датчика / заземление 500 В AC 50 Гц 1 минута

Вход инкрементного датчика

Количество входов	1
Входная частота (24 В)	0 Гц ... 50 кГц (асимметричный)
Входная частота (5 В)	0 кГц ... 500 кГц (симметричный)
Сигнал датчика	Симметричные и асимметричные датчики

Входы

Количество входов	3
Способ подключения	3-проводная схема
Входное напряжение	24 В DC

Выходы

Количество выходов	4
Способ подключения	3 экранированных проводника
Выходное напряжение	24 В DC

Общие сведения

Масса	210 г

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток при U_L	макс. 110 мА
Напряжение питания главной цепи U_M	24 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_M	макс. 1 А
	Тип. 1 А
Напряжение питания на сегменте U_S	24 В DC (с помощью регулятора напряжения)
Потребляемый ток при U_S	макс. 2 А
	Тип. 2 А
