Продукция для шинных систем Устройство защиты от перенапряжений - D-LAN-CAT.5E - 2858991 (118623)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - D-LAN-CAT.5E - 2858991 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118623

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser 5P3B2H-AAIBAAAFAAAD3S2BA2

Смотреть ещё

Описание

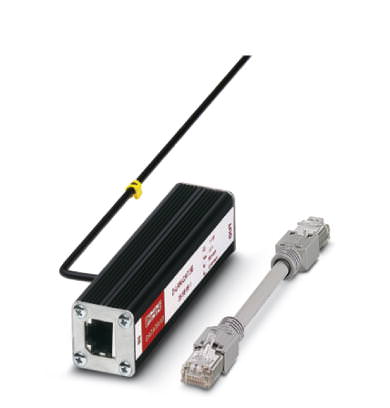

Описание Устройство защиты от перенапряжений - D-LAN-CAT.5E - 2858991

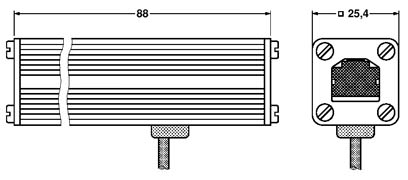

Размеры

Высота	94 мм
Ширина	25,4 мм
Глубина	25,4 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Алюминий, анодированный
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Направление действие	Line-Line Line-Shield Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	B2
	B3
Класс VDE	C1
	C2
	C3
	B2
	B3
Максимальное напряжение при длительной нагрузке UC (провод-провод)	± 7 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	± 7 В DC
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 100 мкA
Ток защитного проводника I_PE	? 100 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	2,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	2,5 кA (Суммарн.)
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	160 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	160 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 80 В (Проводник для выравнивания потенциалов: 1 м)
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн.	? 700 В (Проводник для выравнивания потенциалов: 1 м)
Остаточное напряжение при I_n (фаза-фаза)	? 45 В
Остаточное напряжение при I_n (фаза-земля)	? 45 В
Остаточное напряжение при In (экран-земля)	? 700 В
Уровень защиты U_P (фаза-фаза)	? 50 В (C1, 500 В / 250 А)
	? 20 В (B3, 2 кВ / 25 А)
Уровень защиты U_P (фаза-земля)	? 65 В (C1, 500 В / 250 А - PA-Ltg: 1 м)
	? 25 В (B3, 2 кВ / 25 А - PA-Ltg: 1 м)
	? 60 В (C3, 7 кВ / 90 А - PA-Ltg: 1 м)
Уровень защиты UP (экран-земля)	? 850 В (C2, 4 кВ / 2 кА - PA-Ltg: 1 м)
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	1 дБ (До 100 МГц, системы сопротивлением 100 ?)
Вносимое затухание aE, асим.

Переходное затухание	36 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 ? / 100 МГц)
	40 дБ (все остальные парные комбинации в системах сопротивлением 100 ?/100 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	? 100 МГц
Емкость (фаза-фаза)	20 пФ (стандартный (типовой))
Емкость (фаза-земля)	1 пФ (стандартный (типовой))
Сопротивление на каждую цепь
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	B2 (4 кВ / 100 A)
	B3 (2 кВ / 25 А)
	C1 (500 В / 250 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (4 кВ / 100 A)
	C1 (500 В / 250 А)
	C2 (4 кВ / 2 кА)
	B3 (2 кВ / 25 А)

Характеристики клемм

Тип подключения	RJ45
Тип подключения ВХОД	Гнездо RJ45
Тип подключения ВЫХОД	Гнездо RJ45
Способ подключения	Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI)
