Продукция для шинных систем Устройство защиты от перенапряжений - D-UFB-V11/BS-B - 2796121 (118681)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - D-UFB-V11/BS-B - 2796121 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118681

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - D-UFB-V11/BS-B - 2796121

Размеры

Высота	54,5 мм
Ширина	24,5 мм
Длина	84,6 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Алюминий
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Направление действие	Line-Line Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	12 В DC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	12 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-GND)	12 В DC
Номинальный ток I_N	175 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA
Ток защитного проводника I_PE	? 4 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 22 В
Остаточное напряжение при I_n (фаза-фаза)	? 17 В
Остаточное напряжение при In (фаза-земля)	? 33 В
Уровень защиты U_P (фаза-фаза)	? 25 В (C2 (4 кВ / 2 кА))
	? 30 В (C2 (10 кВ / 5 кА))
Уровень защиты U_P (фаза-земля)	? 700 В (C2 (10 кВ / 5 кА))
	? 30 В (C2 (4 кВ / 2 кА))
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 1 нс
	? 100 нс

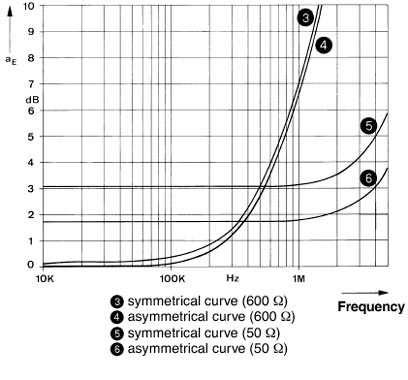

Вносимое затухание aE, сим.	3,2 дБ (? 1 МГц)
	0,4 дБ (? 600 кГц)
Вносимое затухание aE, асим.	1,7 дБ (? 1 МГц)
	0,1 дБ (? 600 кГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 5 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	Тип. 500 кГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом	Тип. 5 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом	Тип. 500 кГц
Сопротивление на каждую цепь	22 ?
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	D-SUB-15
Тип подключения ВХОД	Розетка D-SUB-15
Тип подключения ВЫХОД	Штекер D-SUB-15
Способ подключения	V.11
