Продукция для шинных систем Устройство защиты от перенапряжений - PT-IQ-5-HF+F-12DC-UT - 2800801 (118663)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - PT-IQ-5-HF+F-12DC-UT - 2800801 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118663

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Каталитический элемент Honeywell SPXCDXSFXSS

Смотреть ещё

Описание

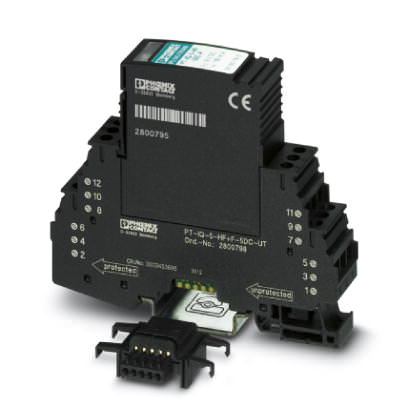

Описание Устройство защиты от перенапряжений - PT-IQ-5-HF+F-12DC-UT - 2800801

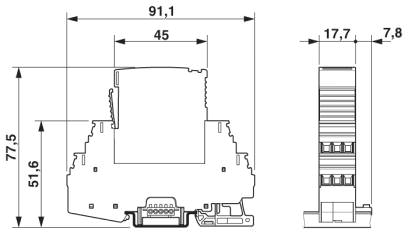

Размеры

Высота	91 мм
Ширина	17,7 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	МЭК 60664-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground
Скорость передачи данных	90 MBit/s

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	12 В DC
Макс. напряжение при длит. нагрузке U_C	15 В DC
	10 В AC
Номинальный ток I_N	600 мА (До 40 °C)
Эффективный рабочий ток I_C при U_C	? 100 мкA (на систему)
Ток защитного проводника I_PE	? 10 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Уровень защиты U_P (фаза-фаза)	? 90 В (C1 - 1 кВ/500 A))
	? 40 В (C3 - 25 A)
	? 145 В (C2 - 10 кВ / 5 кА)
Уровень защиты U_P (фаза-земля)	? 730 В (C1 - 1 кВ/500 A))
	? 900 В (C2 - 10 кВ / 5 кА)
	? 900 В (C3 - 25 A)
	? 90 В (C1 - 1 кВ/500 A))
	? 145 В (C1 - 1 кВ/500 A))
	? 40 В (C3 - 25 A)
Уровень защиты U_P, статично (жила-жила)	? 55 В (C1 - 1 кВ/500 A))
Уровень защиты U_P, статично (жила-GND)	? 55 В (C1 - 1 кВ/500 A))
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 1 нс
	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,3 дБ (? 15 МГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	> 60 МГц
Емкость (фаза-фаза)	Тип. 30 пФ
Емкость (фаза-земля)	Тип. 30 пФ
Сопротивление на каждую цепь	1,2 ? ±5 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, многоступенчатая
Номинал предохранителя, макс.	0,6 А (FF)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (1 кВ / 500 A)
	C2 (10 кВ / 5 кA)
	C2 (10 кA)
	C3 (25 A)
	C3 (50 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 kV / 500 A)
	C2 (10 kV / 5 kA)
	C2 (10 kA)
	C3 (25 A)
	C3 (50 A)
	D1 (2,5 кА)
	C1 (1 кВ / 500 A)
	C2 (10 кВ / 5 кA)
	C2 (10 кA)
	C3 (25 A)
	C3 (50 A)
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-фаза)	? 15 мс
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-земля)	? 15 мс
	? 15 мс
Отказоустойчивость при перегрузке согласно МЭК 61643-21 (штекер)	Режим 2
Отказоустойчивость при перегрузке согласно МЭК 61643-21 (базовый элемент GND-земля)	Режим 2

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
