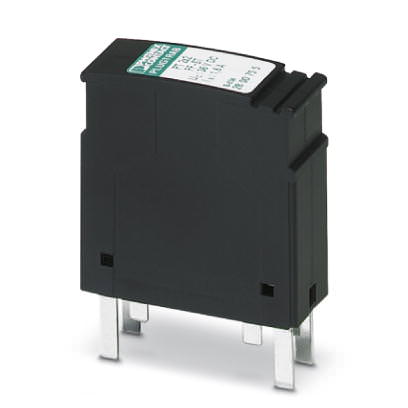

Продукция для шинных систем Штекерный модуль для защиты от перенапр-й - PT 2X2-FF-ST - 2800755 (108461)

Поставляем Продукция для шинных систем Штекерный модуль для защиты от перенапр-й - PT 2X2-FF-ST - 2800755 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108461

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - PT 2X2-FF-ST - 2800755

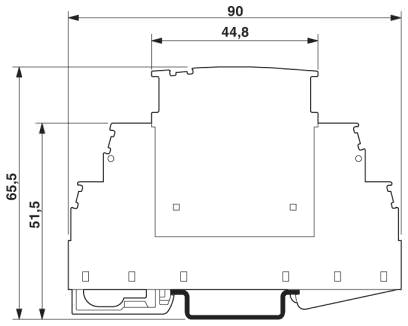

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	5
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	32 В DC
Макс. напряжение при длит. нагрузке U_C	36 В DC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	36 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)

Номинальный ток I_N	1,6 А
Эффективный рабочий ток I_C при U_C	? 5 мкA
Ток защитного проводника I_PE	? 5 мкA (с PT 4-BE)
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	100 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	100 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	23 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 75 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 1,3 кВ (с PT 4-BE)
Уровень защиты U_P (фаза-фаза)	? 75 В (C3 - 25 A)
Уровень защиты U_P (фаза-земля)	? 1,3 кВ (C1 - 1,5 кВ)
	? 1,3 кВ (C2 - 9 кВ)
	? 1,3 кВ (D1 - 500 А)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Сопротивление на каждую цепь	? 1 ?

Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C3 (25 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 кВ / 500 А)
	C2 - 10 кВ / 5 кА
	D1 (500 А)

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
