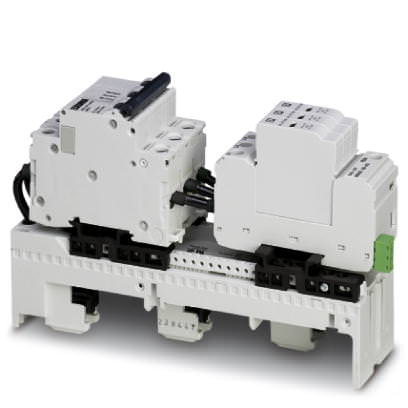

Комбинированное решение, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MOSO 60-3C-FM - 2804416 (118551)

Поставляем Комбинированное решение, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MOSO 60-3C-FM - 2804416 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118551

Производитель

Phoenix Contact

Категория

Список комбинированных решений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MOSO 60-3C-FM - 2804416

Размеры

Высота	220 мм
Ширина	54 мм
Глубина	110 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C

Общие сведения

Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	светло-серый
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Тип монтажа	60-мм системная техника (шины)
Исполнение	60 мм системное оборудование
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	3L-PEN

Защитная цепь

Класс испытания согл. МЭК	II
Тип EN	T2
Номинальное напряжение U_N	240 В AC (230/400 ... 240/415 В перемен. тока)
Макс. напряжение при длительной нагрузке U_C (L-PEN)	350 В AC
U_T (стойкость к TOV)	415 В AC (5 с)
Номинальная частота f_N	50 Гц
	60 Гц
Ток защитного проводника I_PE	? 400 мкA
Потребляемая мощность в режиме ожидания П_К	? 140 мВт
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-PEN)	75 кA (Все каналы)
	25 кA (на канал)
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	60 кA (Все каналы)
	20 кA (на канал)
Уровень защиты U_p (L-PEN)	? 2,5 кВ
Остаточное напряжение (L-PEN)	? 2,1 кВ
	? 1,9 кВ (При 10 кА)
	? 1,8 кВ (При 5 кА)
	? 1,7 кВ (При 3 кА)
Время срабатывания (L-PEN)	? 25 нс
Номинал предохранителя, макс. при ответвлении	не требуется
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA

Присоединение PEN-проводника

Длина снятия изоляции	16 мм
	16 мм
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Тип подключения	Винтовые зажимы
Способ подключения	Клеммный модуль с двойным подключением
Мин. момент затяжки	4,5 Нм
Наименование, подключение	Подсоединение PEN-проводника
Сечение провода AWG/kcmil, макс.	4
Сечение провода AWG/kcmil, мин.	12
Сечение гибкого проводника макс.	16 мм?
Сечение гибкого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение жесткого проводника мин.	2,5 мм?
Резьба винтов	M5

Присоединение фазного проводника

Наименование, подключение	Подсоединение фазного проводника
Тип подключения	60-мм шинная система

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт
Тип подключения	вставные винтовые клеммы
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	125 В DC
Максимальный рабочий ток I_макс.	1 А AC (Индуктивн.)
	1 А AC (Активн.)
	30 мА DC (Индуктивн.)
	0,2 A DC (Активн.)
