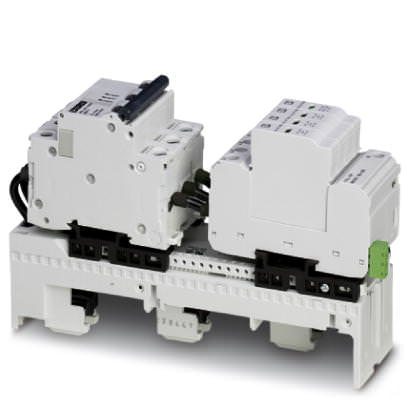

Комбинированное решение, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MOSO 60-3S-FM - 2804403 (118550)

Поставляем Комбинированное решение, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MOSO 60-3S-FM - 2804403 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118550

Производитель

Phoenix Contact

Категория

Список комбинированных решений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MOSO 60-3S-FM - 2804403

Размеры

Высота	220 мм
Ширина	54 мм
Глубина	110 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C

Общие сведения

Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	светло-серый
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Тип монтажа	60-мм системная техника (шины)
Исполнение	60 мм системное оборудование
Полюсов	4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	3L-N N-PE

Защитная цепь

Класс испытания согл. МЭК	II
Тип EN	T2
Номинальное напряжение U_N	240 В AC (230/400 ... 240/415 В перемен. тока)
Макс. напряжение при длительной нагрузке U_C (L-N)	350 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	264 В AC
U_T (стойкость к TOV)	415 В AC (5 с / L-N)
U_T (защита от TOV)	1200 В AC (200 мс / N-PE)
Номинальная частота f_N	50 Гц
	60 Гц
Ток защитного проводника I_PE	? 1 мкA
Потребляемая мощность в режиме ожидания П_К	? 140 мВт
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	75 кA (Все каналы)
	25 кA (на канал)
Импульсный ток утечки I_max (8/20) мкс, максимальный (N-PE)	40 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	60 кA (Все каналы)
	20 кA (на канал)
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	20 кA
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,5 кВ
Уровень защиты U_p (L-N)	? 2,5 кВ
Уровень защиты U_P (N-PE)	? 1,5 кВ
Остаточное напряжение (L-N)	? 2,1 кВ
	? 1,9 кВ (При 10 кА)
	? 1,8 кВ (При 5 кА)
	? 1,7 кВ (При 3 кА)
Остаточное напряжение (L-PE)	? 2,3 кВ
	? 2 кВ (При 10 кА)
	? 1,9 кВ (При 5 кА)
	? 1,8 кВ (При 3 кА)
Остаточное напряжение (N-PE)	? 0,5 кВ (при I_n)
	? 0,3 кВ (При 10 кА)
	? 0,25 кВ (При 5 кА)
	? 0,2 кВ (При 3 кА)
Время срабатывания (L-N)	? 25 нс
Время срабатывания (L-PE)	? 100 нс
Время срабатывания (N-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	не требуется
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA

Присоединение PE-проводника

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Мин. момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
	16 мм
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение провода AWG/kcmil, мин.	12
Сечение провода AWG/kcmil, макс.	4

Присоединение нейтрального проводника

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Мин. момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение провода AWG/kcmil, мин.	12
Сечение провода AWG/kcmil, макс.	4

Присоединение фазного проводника

Наименование, подключение	Подсоединение фазного проводника
Тип подключения	60-мм шинная система

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт
Тип подключения	вставные винтовые клеммы
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	125 В DC
Максимальный рабочий ток I_макс.	1 А AC (Индуктивн.)
	1 А AC (Активн.)
	30 мА DC (Индуктивн.)
	0,2 A DC (Активн.)
