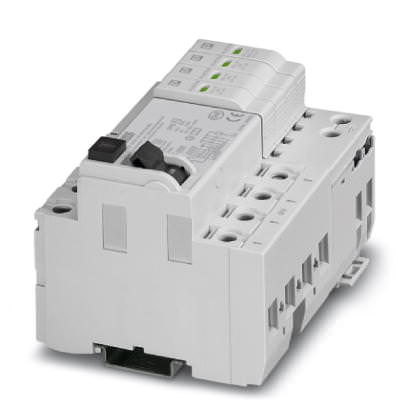

Комбинированное решение, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-RCD-3S/40/0.3/SEL - 2808001 (118545)

Поставляем Комбинированное решение, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-RCD-3S/40/0.3/SEL - 2808001 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118545

Производитель

Phoenix Contact

Категория

Список комбинированных решений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-RCD-3S/40/0.3/SEL - 2808001

Размеры

Высота	90 мм
Ширина	121 мм
Глубина	76 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 40 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 60 °C

Общие сведения

Система энергоснабжения IEC	TT
	TN-S
Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	светло-серый
Стандарты для воздушных путей и путей утечки	МЭК 61643-1
	IEC 60664-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Направление действие	3L-N N-PE

Защитная цепь

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Номинальное напряжение U_N	240 В AC (230/400 ... 240/415 В перемен. тока)
	415 В AC (L-L)
Макс. напряжение при длительной нагрузке U_C (L-N)	350 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	264 В AC
U_T (стойкость к TOV)	415 В AC (5 с)
	1200 В AC (200 мс / N-PE)
Номинальная частота f_N	50 Гц
	60 Гц
Номинальный ток I_L	40 А
Ток защитного проводника I_PE	? 1 мкA
Потребляемая мощность в режиме ожидания П_К	? 90 mVA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	90 кA (Все каналы)
	30 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (N-PE)	30 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	60 кA (Все каналы)
	20 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	20 кA
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,7 кВ
Уровень защиты U_p (L-N)	? 2 кВ
Уровень защиты U_P (N-PE)	? 2 кВ
Остаточное напряжение (L-N)	? 1,8 кВ (при I_n)
	? 1,5 кВ (При 10 кА)
	? 1,2 кВ (При 5 кА)
	? 1 кВ (При 3 кА)
Остаточное напряжение (L-PE)	? 2,5 кВ (при I_n)
	? 2 кВ (При 10 кА)
	? 1,4 кВ (При 5 кА)
	? 1,1 кВ (При 3 кА)
Остаточное напряжение (N-PE)	? 0,7 кВ (при I_n)
	? 0,4 кВ (При 10 кА)
	? 0,3 кВ (При 5 кА)
	? 0,2 кВ (При 3 кА)
Время срабатывания (L-N)	? 25 нс
Время срабатывания (L-PE)	? 100 нс
Время срабатывания (N-PE)	? 100 нс

Подключение цепи защиты

Наименование, подключение	Подключение PE
Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	4 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение жесткого проводника мин.	4 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение провода AWG/kcmil, мин.	12
Сечение провода AWG/kcmil, макс.	4
Наименование, подключение	Подключение цепи защиты
Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	4 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	4 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение провода AWG/kcmil, мин.	12
Сечение провода AWG/kcmil, макс.	2

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61643-1 2005
	EN 61643-11 2002
	МЭК 61008-1 2004
	МЭК 61008-1/A11 2007
	МЭК 61008-2-1 2000
	МЭК 60947-3 2005

RCD-выключатель

Номинальный дифференциальный ток	300 мА
Номинальная коммутационная способность I_m	630 А
Номинальная коммутационная способность по дифференциальному току I_?m	630 А
Импульсная прочность	6 кВ (1,2/50 мкс)
Стойкость к короткому замыканию I_nc	10 кA (Входной предохранитель: 63 А)
Время срабатывания при I_?n	? 300 мс
Время срабатывания при 5xI_?n	? 40 мс
Макс. кол-во коммутационных циклов	20000
Категория использования	AC 23 A
Класс	А, селект.
Напряжения развязки Ui	440 В
