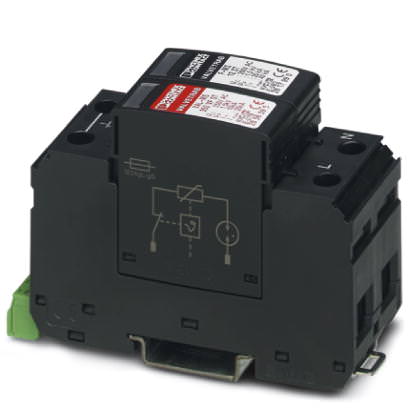

Разрядник для защиты от импульсных перенапряжений, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 350 VF/1+1-FM - 2902577 (118540)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 350 VF/1+1-FM - 2902577 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118540

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 350 VF/1+1-FM - 2902577

Размеры

Высота	97 мм
Ширина	35,6 мм
Глубина	58 мм
Единица шага	2 TE

Окружающие условия

Класс защиты	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г
Вибрация (при эксплуатации)	5г

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	III
	T2
Система энергоснабжения IEC	TN-S
	TT
Класс грозозащиты	II
Количество портов	One
Дизайн SPD	Комбинированный тип
Защитная цепь	L-N
	L-PE
	N-PE
Тип монтажа	Монтажная рейка: 35 мм
Цвет	черный
Материал корпуса	PA 6,6
	PBT
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	2
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

Защитная цепь

Номинальное напряжение U_N	240/415 В AC (TN-S)
	240/415 В AC (TT)
Номинальная частота f_N	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке U_C (L-N)	350 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	260 В AC
Номинальный ток I_L	80 А
Ток защитного проводника I_PE	? 5 мкA
Потребляемая мощность в режиме ожидания П_К	? 2 mVA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	10 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	20 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (L-N)	20 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (L-PE)	20 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (N-PE)	40 кA
Способность к гашению сопровождающего тока I_fi (N-PE)	100 А (260 V)
Стойкость к короткому замыканию I_SCCR	25 кA
Уровень защиты U_p (L-N)	? 1,5 кВ
Уровень защиты U_P (L-PE)	? 2 кВ
Уровень защиты U_p (N-PE)	? 1,5 кВ
Остаточное напряжение U_res (L-N)	? 1,2 кВ (при I_n)
	? 1,2 кВ (При 10 кА)
	? 1,1 кВ (При 5 кА)
Остаточное напряжение U_res (L-PE)	? 1,35 кВ (при I_n)
	? 1,35 кВ (При 10 кА)
	? 1,2 кВ (При 5 кА)
Остаточное напряжение U_res (N-PE)	? 0,4 кВ (при I_n)
	? 0,25 кВ (При 10 кА)
	? 0,15 кВ (При 5 кА)
	? 0,1 кВ (При 3 кА)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-N)	? 1,5 кВ
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-PE)	? 2 кВ
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,5 кВ
Характеристика TOV при U_T (L-N)	415 В AC (5 с / withstand mode (режим устойчивости))
	440 В AC (120 min / withstand mode)
Характеристика TOV при U_T (N-PE)	1200 В AC (200 мс / withstand mode (режим устойчивости))
Время срабатывания t_A (L-N)	? 100 нс
Время срабатывания t_A (N-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	125 А AC (gG)
Номинал предохранителя, макс. при проходном подключении	80 А AC (gG)

Индикатор / Дистанционная сигнализация

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт
Рабочее напряжение	5 В AC ... 250 В AC
	125 В AC (UL)
	30 В DC
Рабочий ток	5 мA AC ... 1,5 А AC
	1 А AC (UL)
	1 A DC
Тип подключения	Винтовые зажимы
Резьба винтов	M2
Момент затяжки	0,25 Нм
	4 lb_f-in. (UL)
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение проводника AWG	28 ... 16
	30 ... 14 (UL)

Параметры соединения

Тип подключения	Винтовые зажимы
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение проводника AWG	15 ... 2
	10 ... 2 (UL)
Резьба винтов	M5
Момент затяжки	4,5 Нм
	30 lb_f-in. (UL)
Длина снятия изоляции	16 мм

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L-N)	350 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G)	350 В AC
Максимальное напряжение длительной нагрузки MCOV (N-G)	260 В AC
Номинальное напряжение U_N	240/350 В AC
Защитная цепь	L-N
	L-G
	N-G
Система распределения энергии	1
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-L)	1,2 кВ
Номинальный импульсный разрядный ток I_n(L-N)	20 кA
Номинальный импульсный разрядный ток I_n(L-G)	20 кA
Номинальный импульсный разрядный ток I_n(N-G)	20 кA
