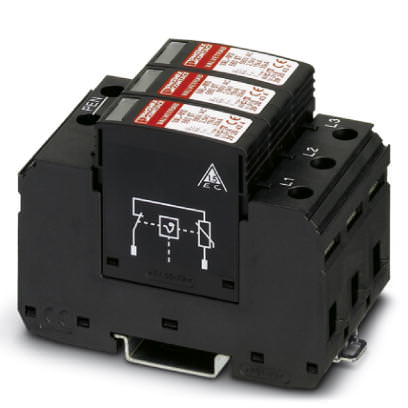

Разрядник для защиты от импульсных перенапряжений, тип 2 Устройство защиты от перенапряжений, тип 2 - VAL-MS 580/3+0 - 2920450 (118508)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Устройство защиты от перенапряжений, тип 2 - VAL-MS 580/3+0 - 2920450 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118508

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 2 - VAL-MS 580/3+0 - 2920450

Размеры

Высота	90 мм
Ширина	53,4 мм
Глубина	44 мм
Единица шага	3 TE

Окружающие условия

Класс защиты	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г
Вибрация (при эксплуатации)	5г

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Система энергоснабжения IEC	TN-C
Количество портов	One
Дизайн SPD	Ограничивающий напряжение тип
Защитная цепь	L-PEN
	L-PE
Тип монтажа	Монтажная рейка: 35 мм
Цвет	черный
Материал корпуса	PA 6,6
	PBT
Степень загрязнения	2
Расстояние до активных и заземленных компонентов	5 мм
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

Дальнейшие описания

Указание	Usable in all low-voltage systems between L-N or L-PEN. Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. R_E = R_A accordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a)

Указание

Usable in all low-voltage systems between L-N or L-PEN.
Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. R_E = R_A accordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a)

Защитная цепь

Номинальное напряжение U_N	400/690 В AC (TN-C)
	500 В AC (IT)
Номинальная частота f_N	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке U_C	580 В AC
Макс. напряжение при длительной нагрузке U_C(L- PE)	580 В AC
Макс. напряжение при длительной нагрузке U_C (L-PEN)	580 В AC
Номинальный ток I_L	80 А
Ток защитного проводника I_PE	? 0,75 мА
Потребляемая мощность в режиме ожидания П_К	? 450 mVA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	15 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	15 кA
Максимальный импульсный ток утечки I_max (8/20) мкс	30 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (L-PE)	30 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (L-РЕN)	30 кA
Стойкость к короткому замыканию I_SCCR	25 кA
Уровень защиты U_P (L-PE)	? 2,5 кВ
Уровень защиты U_p (L-PEN)	? 2,5 кВ
Остаточное напряжение U_res (L-PE)	? 2,5 кВ (при I_n)
	? 2,3 кВ (При 10 кА)
	? 2,1 кВ (При 5 кА)
	? 1,9 кВ (При 3 кА)
Остаточное напряжение U_res (L-PEN)	? 2,5 кВ (при I_n)
	? 2,3 кВ (При 10 кА)
	? 2,1 кВ (При 5 кА)
	? 1,9 кВ (При 3 кА)
Характеристика TOV при U_T (L-PEN)	690 В AC (5 с / withstand mode (режим устойчивости))
Время срабатывания t_A (L-PE)	? 25 нс
Время срабатывания t_A (L-PEN)	? 25 нс
Номинал предохранителя, макс. при ответвлении	125 А AC (gG)
Номинал предохранителя, макс. при проходном подключении	80 А AC (gG)

Параметры соединения

Тип подключения	Винтовые зажимы
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение проводника AWG	15 ... 2
	10 ... 2 (UL)
Резьба винтов	M5
Момент затяжки	4,5 Нм
	30 lb_f-in. (UL)
Длина снятия изоляции	16 мм

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L-L)	750 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G)	580 В AC
Номинальное напряжение U_N	400/690 В AC
Защитная цепь	L-L
	L-G
Система распределения энергии	3D
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-L)	4 кВ
Ограничитель номинального напряжения VPR (L-G)	2 кВ
Номинальный ток утечки I_n (L-L)	10 кA
Номинальный импульсный разрядный ток I_n(L-G)	10 кA
