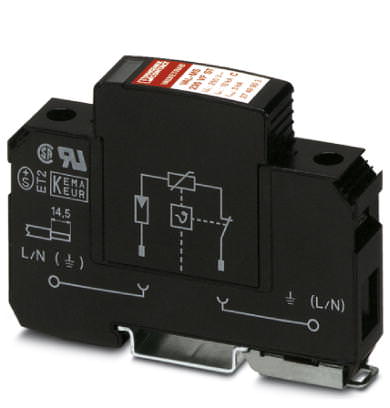

Разрядник для защиты от импульсных перенапряжений, тип 2 Устройство защиты от перенапряжений, тип 2 - VAL-MS 350VF - 2856582 (118480)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Устройство защиты от перенапряжений, тип 2 - VAL-MS 350VF - 2856582 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118480

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 2 - VAL-MS 350VF - 2856582

Размеры

Высота	90 мм
Ширина	17,6 мм
Глубина	58 мм
Единица шага	1 TE

Окружающие условия

Класс защиты	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г
Вибрация (при эксплуатации)	5г

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Количество портов	One
Дизайн SPD	Комбинированный тип
Защитная цепь	L-PEN
	L-N
	L-PE
Тип монтажа	Монтажная рейка: 35 мм
Цвет	черный
Материал корпуса	PA 6,6
	PBT
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

Дальнейшие описания

Указание	Usable in all low-voltage systems between L-N or L-PEN. Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. R_E = R_A accordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a)

Указание

Usable in all low-voltage systems between L-N or L-PEN.
Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. R_E = R_A accordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a)

Защитная цепь

Номинальное напряжение U_N	240/415 В AC (TN)
	240/415 В AC (TT)
	230 В AC (IT)
Номинальная частота f_N	50 Гц (60 Гц)
Номинальное напряжение срабатывания (для постоянного тока) U_agn	600 В +30 % / -5 %
Макс. напряжение при длит. нагрузке U_C	350 В AC
Номинальный ток I_L	80 А
Ток защитного проводника I_PE	? 5 мкA
Потребляемая мощность в режиме ожидания П_К	? 2 mVA
Номинальный импульсный ток утечки I_n (8/20) мкс	10 кA
Максимальный импульсный ток утечки I_max (8/20) мкс	20 кA
Стойкость к короткому замыканию I_SCCR	25 кA
Уровень защиты U_p	? 1,5 кВ
Остаточное напряжение U_res	? 1,2 кВ (при I_n)
	? 1,2 кВ (При 10 кА)
	? 1,1 кВ (При 5 кА)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс	? 1,5 кВ
Характеристика TOV при U_T	415 В AC (5 с / withstand mode (режим устойчивости))
	440 В AC (120 min / withstand mode)
Время срабатывания t_A	? 100 нс
Номинал предохранителя, макс. при ответвлении	125 А AC (gG)
Номинал предохранителя, макс. при проходном подключении	80 А AC (gG)

Параметры соединения

Тип подключения	Винтовые зажимы
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение проводника AWG	15 ... 2
	10 ... 2 (UL)
Резьба винтов	M5
Момент затяжки	4,5 Нм
	30 lb_f-in. (UL)
Длина снятия изоляции	16 мм

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L-N)	350 В AC
Номинальное напряжение U_N	350 В AC
Защитная цепь	L-N
Система распределения энергии	1
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-N)	1,2 кВ
Номинальный импульсный разрядный ток I_n(L-N)	10 кA
