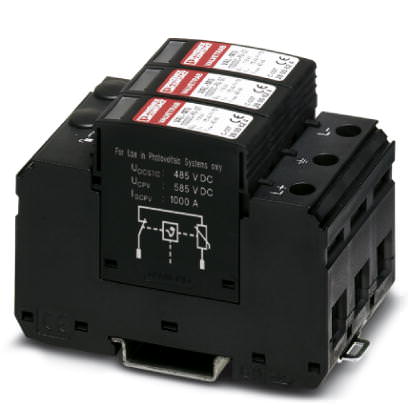

Изделие для фотогальваники Устройство защиты от перенапряжений, тип 2 - VAL-MS 1000DC-PV/2+V - 2800628 (118530)

Поставляем Изделие для фотогальваники Устройство защиты от перенапряжений, тип 2 - VAL-MS 1000DC-PV/2+V - 2800628 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118530

Производитель

Phoenix Contact

Категория

Список изделий для фотогальваники

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 2 - VAL-MS 1000DC-PV/2+V - 2800628

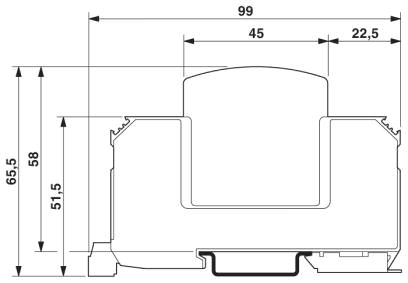

Размеры

Высота	90 мм
Ширина	53,4 мм
Глубина	65,5 мм
Единица шага	3 TE

Окружающие условия

Класс защиты	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	60г (Половина синуса / 11мс / 3x ?X?Y?Z)
Вибрация (при эксплуатации)	7,5г (5-500 Гц / 2,5 ч / XYZ)

Общие сведения

Стандарты/нормативные документы	EN 50539-11 2013
Класс испытания согл. МЭК	PV T2
	PV T2
Количество портов	One
Поведение SPD в случае отказа GRP	OCM (Устойчивость к сбою разъединения)
Конфигурация подсоединения	Конфигурация Y
Дизайн SPD	Ограничивающий напряжение тип
Место монтажа	Внутреннее помещение
Доступность	Доступное
Место встраивания расцепителя	Внутреннее
Тип монтажа	Монтажная рейка: 35 мм
Цвет	иссиня-чёрный RAL 9005
Материал корпуса	PA 6.6-FR
	PBT-FR
Степень загрязнения	2
Расстояние до активных и заземленных компонентов	8 мм
Класс воспламеняемости согласно UL 94	V-0
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

Дальнейшие описания

Указание	Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм.

Схема защиты со стороны постоянного напряжения (DC)

Макс. напряжение при длительной нагрузке U_CPV	1170 В DC
Напряжение без нагрузки U_OCSTC	? 970 В DC
Стойкость к короткому замыканию I_SCPV	1000 А
Длительный ток I_CPV	< 20 мкA
Номинальный ток I_L	80 А
Ток защитного проводника I_PE	? 20 мкA
	? 250 мкA
Потребляемая мощность в режиме ожидания П_К	? 25 mVA
Номинальный ток утечки I_n (8/20) мкс (L+) - (L-)	15 кA
Номинальный ток утечки I_n (8/20) мкс (L+) - PE	15 кA
Номинальный ток утечки I_n (8/20) мкс (L-) - PE	15 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (L+) - (L-)	40 кA
Макс. импульсный ток утечки Imax (8/20) мкс (L+) - PE	40 кA
Макс. импульсный ток утечки Imax (8/20) мкс (L-) - PE	40 кA
Общий максимальный импульсный ток утечки I_Total (8/20) мкс	40 кA
Уровень защиты U_p (L+) - (L-)	? 3,7 кВ
Уровень защиты U_p (L+) - PE	? 3,7 кВ
Уровень защиты U_p (L-) - PE	? 3,7 кВ
Остаточное напряжение U_res (L+) - (L-)	? 3,7 кВ (при I_n)
	? 3,1 кВ (При 5 кА)
	? 3,5 кВ (При 10 кА)
	? 4 кВ (при 20 кА)
	? 4,6 кВ (при 30 кА)
	? 5 кВ (при 40 кА)
Остаточное напряжение U_res (L+) - PE	? 3,7 кВ (при I_n)
	? 3,1 кВ (При 5 кА)
	? 3,5 кВ (При 10 кА)
	? 4 кВ (при 20 кА)
	? 4,6 кВ (при 30 кА)
	? 5 кВ (при 40 кА)
Остаточное напряжение U_res (L-) - PE	? 3,7 кВ (при I_n)
	? 3,1 кВ (При 5 кА)
	? 3,5 кВ (При 10 кА)
	? 4 кВ (при 20 кА)
	? 4,6 кВ (при 30 кА)
	? 5 кВ (при 40 кА)
Время срабатывания t_A (L+) - (L-)	? 25 нс
Время срабатывания t_A (L+) - PE	? 25 нс
Время срабатывания t_A (L-) -PE	? 25 нс
Сопротивление изоляции R_iso	> 5 Г? (при 500 В пост. тока)

Параметры соединения

Тип подключения	Винтовые зажимы
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение проводника AWG	15 ... 2
	10 ... 2 (UL)
Резьба винтов	M5
Момент затяжки	4,5 Нм
	30 lb_f-in. (UL)
Длина снятия изоляции	16 мм
Тип подключения	Клеммные модули с двойным подключением
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	16 мм?
Резьба винтов	M5

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L+) - (L-)	1170 В DC
Максимальное напряжение длительной нагрузки MCOV (L+) - G	1170 В DC
Максимальное напряжение длительной нагрузки MCOV (L-) - G	1170 В DC
Номинальное напряжение U_N	970 В AC
Защитная цепь	(L+) - (L-)
	(L+) - G
	(L-) - G
Система распределения энергии	1
Ограничитель номинального напряжения VPR (L+) - (L-)	2,5 кВ
Ограничитель номинального напряжения VPR (L+) - G	2,5 кВ
Ограничитель номинального напряжения VPR (L-) -G	2,5 кВ
Номинальный импульсный разрядный ток I_n(L+) - (L-)	10 кA
Номинальный ток утечки I_n (L+) - G	10 кA
Номинальный импульсный разрядный ток I_n(L-) - G	10 кA
