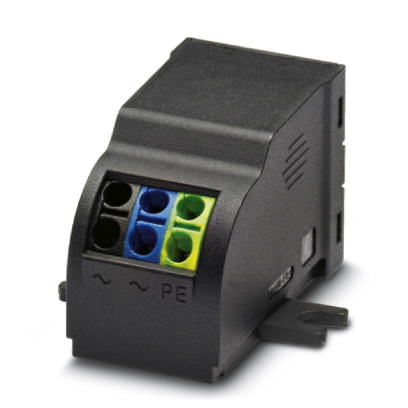

Изделие для фотогальваники Устройство защиты от перенапряжений, тип 3 - BT-1S-230AC/A - 2803409 (118568)

Поставляем Изделие для фотогальваники Устройство защиты от перенапряжений, тип 3 - BT-1S-230AC/A - 2803409 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118568

Производитель

Phoenix Contact

Категория

Список изделий для фотогальваники

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 3 - BT-1S-230AC/A - 2803409

Размеры

Высота	43 мм
Ширина	22,5 мм
Глубина	26,2 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 75 °C

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
	IEC 60664-1
	МЭК 61643-1
	EN 61643-11
Исполнение	Встраиваемый модуль
Тип монтажа	Резьбовой монтаж
Полюсов	2
Направление действие	L(N)-PE

Защитная цепь

Класс испытания согл. МЭК	III
	T3
Тип EN	T3
Номинальное напряжение U_N	240 В AC
Расчетное напряжение разрядника U_C (L-N)	275 В AC
Расчетное напряжение разрядника U_C (L-PE)	440 В AC (4-проводная система IT)
Номинальная частота f_N	50 Гц
	60 Гц
Номинальный ток I_N	16 А (30 °C)
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс	3 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	3 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	3 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	3 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный	8 кA (> 100x 1 кА)
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	8 кA (> 100x 1 кА)
Комбинированный импульс U_OC	6 кВ
Потребление энергии, симметрично	200 Дж (L-N(L))
Потребление энергии, асимметрично	230 Дж (L(N)-PE)
Уровень защиты U_p (L-N)	? 1,3 кВ
	? 1 кВ (при 1 кA (8/20 мкс))
Время срабатывания t_A (L-N)	? 25 нс (L-N)
Время срабатывания t_A (L-PE)	? 100 нс (L, N-PE)
Номинал предохранителя, макс.	16 А (gL/C/B)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	3 кA
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	звуковой

Характеристики клемм

Тип подключения	Пружинный зажим
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
