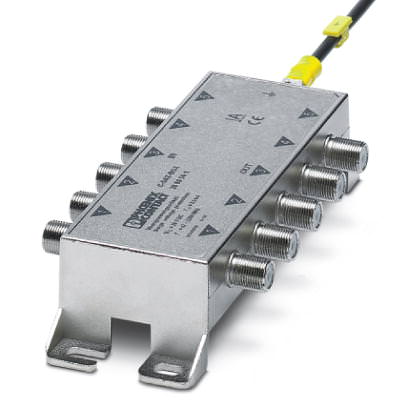

Теле-/радиосистема Устройство защиты от перенапряжений - C-SAT-BOX - 2880561 (118727)

Поставляем Теле-/радиосистема Устройство защиты от перенапряжений - C-SAT-BOX - 2880561 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118727

Производитель

Phoenix Contact

Категория

Список теле- и радиосистем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - C-SAT-BOX - 2880561

Размеры

Высота	32 мм
Ширина	145 мм
Глубина	72 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Степень защиты	IP40

Общие сведения

Материал корпуса	Цинк. литье под давлением
Цвет	cеребристый
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	DIN VDE 0110-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	Резьбовой монтаж
Исполнение	Корпус для настенного монтажа
Полюсов	5
Направление действие	Line-Shield/Earth Ground

Защитная цепь

Класс испытания согл. МЭК	B2
	C1
	C2
	C3
	D1
Номинальное напряжение U_N	14 В (вертикально)
	18 В (горизонтальный)
Макс. напряжение при длит. нагрузке U_C	20 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	20 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-экран)	20 В DC
Номинальный ток I_N	400 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 2 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	2,5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	2,5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	2,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-экран)	2,5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран)	100 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	100 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-экран)	100 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 80 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич.	? 80 В
Уровень защиты U_P (фаза-земля)	? 500 В (C2 (4 кВ / 2 кА))
	? 120 В (C3 - 100 A)
Уровень защиты U_P (фаза-экран)	? 500 В (C2 (4 кВ / 2 кА))
	? 120 В (C3 - 100 A)
Время срабатывания tA (фаза-земля)	? 1 нс
	? 1 нс
Вносимое затухание aE, асим.	? 3 дБ (5 МГц ... 2.4 ГГц)
	? 1 дБ (5 МГц ... 2,2 ГГц)
Переходное затухание	? 35 дБ (5 МГц ... 2.4 ГГц)
Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 75 Ом	> 2,5 ГГц
Диапазон частот	47 МГц ... 2,5 ГГц
Емкость (фаза-фаза)	Тип. 25 нФ (f = 1 кГц)
Индуктивность на каждую цепь	Тип. 5 мГн (f = 10 кГц)
Сопротивление на каждую цепь	3,3 ? 10 %
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (4 кВ / 100 A)
	C1 (1 kV / 500 A)
	C2 (4 кВ / 2 кА)
	C3 (100 A)
	D1 (500 А)

Характеристики клемм

Тип подключения	Соединитель F-типа
Тип подключения ВХОД	Гнездовой разъем F-типа
Тип подключения ВЫХОД	Гнездовой разъем F-типа
