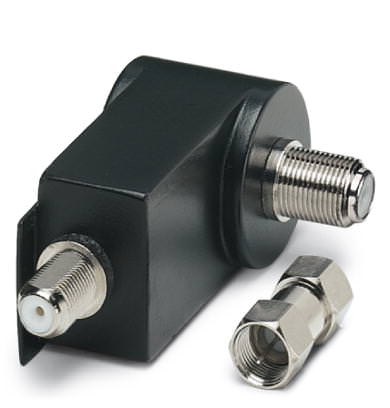

Теле-/радиосистема Устройство защиты от перенапряжений - C-TV-SAT - 2856993 (118725)

Поставляем Теле-/радиосистема Устройство защиты от перенапряжений - C-TV-SAT - 2856993 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118725

Производитель

Phoenix Contact

Категория

Список теле- и радиосистем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - C-TV-SAT - 2856993

Размеры

Высота	44 мм
Ширина	28 мм
Глубина	66 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 75 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Полюсов	1
Направление действие	Line-Shield/Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	180 В DC
	130 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-экран)	180 В DC
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	2,5 кA
Суммарный импульсный ток (8/20) мкс	2,5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран)	120 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн.	? 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич.	? 600 В
Остаточное напряжение при In (фаза-экран)	? 30 В
Уровень защиты U_P (фаза-экран)	? 700 В (C2 (4 кВ / 2 кА))
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, асим.	0,5 дБ (? 2,4 ГГц)
Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 75 Ом	> 3 ГГц
Диапазон частот	4,7 МГц ... 2,5 ГГц
Емкость, асимметрич. (экран)	Тип. 10 пФ
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-экран)	C2 (4 кВ / 2 кА)
	C3 (100 A)
	D1 (500 А)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-экран)	5 A - 1 с

Характеристики клемм

Тип подключения	Соединитель F-типа
Тип подключения ВХОД	Гнездовой разъем F-типа
Тип подключения ВЫХОД	Гнездовой разъем F-типа
