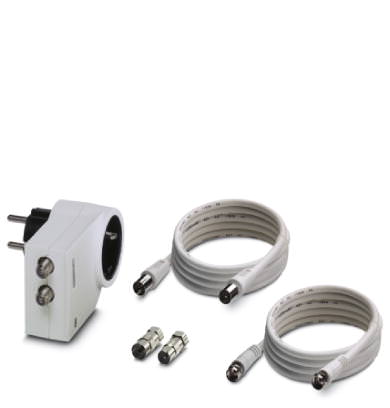

Теле-/радиосистема Устройство защиты от перенапряжений, тип 3 - MNT-TV-SAT D/WH - 2882297 (118578)

Поставляем Теле-/радиосистема Устройство защиты от перенапряжений, тип 3 - MNT-TV-SAT D/WH - 2882297 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118578

Производитель

Phoenix Contact

Категория

Список теле- и радиосистем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 3 - MNT-TV-SAT D/WH - 2882297

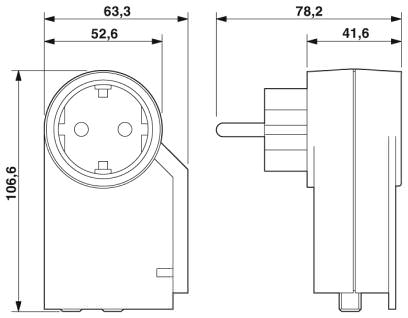

Размеры

Высота	79 мм
Ширина	63 мм
Глубина	106,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 75 °C
Степень защиты	IP 20 (защита от доступа детей)

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0/HB
Стандарты для воздушных путей и путей утечки	EN 60664-1
	EN 61643-11
	EN 61643-1
Суммарный импульсный ток (8/20) мкс	5 кA
Цвет	белый
Может применяться в странах со следующими кодами	D, A, NL
Тип монтажа	Вставляется в сетевую розетку
Исполнение	Промежуточный штекер
Направление действие	L/N-PE Signal Line-Shield-Earth Ground

Защитная цепь источника питания

Класс испытания согл. МЭК	III
	T3
Тип EN	T3
Номинальное напряжение U_N	230 В AC
Расчетное напряжение разрядника U_C	275 В AC (L-N)
Расчетное напряжение разрядника U_C (L-N)	275 В AC
Расчетное напряжение разрядника U_C (L-PE)	360 В AC
Расчетное напряжение разрядника U_C (N-PE)	360 В AC (L/N-PE)
Номинальная частота f_N	50 Гц
	60 Гц
Номинальный ток I_N	16 А (30 °C)
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс	3 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	3 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	3 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный	8 кA (> 100x 1 кА)
Комбинированный импульс U_OC	4 кВ
Потребление энергии, симметрично	140 Дж (L-N)
Потребление энергии, асимметрично	220 Дж (L(N)-PE)
Уровень защиты U_p (L-N)	? 1,2 кВ
	? 1 кВ (при 1 кA (8/20 мкс))
Уровень защиты U_P (L-PE)	? 1,5 кВ
Уровень защиты U_p (N-PE)	? 1,5 кВ
Суммарный импульсный ток (8/20) мкс	5 кA
Время срабатывания (L-N)	? 25 нс (L-N)
Время срабатывания (L-PE)	? 100 нс
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Номинал предохранителя, макс.	16 А (gL/C)

Подключение (защитная цепь источника питания)

Тип подключения ВХОД	Штекерный модуль с защитным контактом
Тип подключения ВЫХОД	Штепсельная розетка с защитным контактом

Стандарты (защитная цепь источника питания)

Стандарты / нормативные документы	МЭК 61643-1
	EN 61643-11/A11
	VDE 0620-1
	МЭК 60884-1

Защитная цепь информационной техники

Расчетное напряжение разрядника U_C	72 В DC
	50 В AC
Расчетное напряжение разрядника U_C (фаза-экран)	72 В DC
	50 В AC
Расчетное напряжение разрядника U_C (экран-земля)	380 В DC
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 1 мкA
Сопротивление изоляции R_iso	? 70 M? (Линия-линия)
	? 70 M? (Экран-PE)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	2,5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (экран-земля)	5 кA
Уровень защиты U_P (фаза-экран)	? 700 В (C2 - 2 кА)
Уровень защиты UP (экран-земля)	? 1,2 кВ (C2 - 5 кА)
Время срабатывания tA (фаза-экран)	? 100 нс
Время срабатывания tA (экран-земля)	? 100 нс
Вносимое затухание aE, асим.	0,3 дБ (? 2,4 ГГц)
Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 75 Ом	> 2,5 ГГц
Диапазон частот	0 Гц ... 2400 МГц
Емкость, асимметрич. (экран)	Тип. 10 пФ
Номинальный импульсный ток ian (10/1000)мкс, асим. (экран)	120 А
Остаточное напряжение при In (фаза-экран)	? 40 В
Остаточное напряжение при In (экран-земля)	? 50 В
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-экран)	C2 (4 кВ / 2 кА)
	C3 (7,5 кВ / 100 А)
Стабильность импульсного тока согласно МЭК 61643-21 (экран-земля)	C2 (10 кВ / 5 кА)
	C3 (7,5 кВ / 100 A)
	D1 (1 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-экран)	5 A - 1 с
Стабильность переменного тока согласно МЭК 61643-21 (экран-земля)	10 А - 1 с
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-экран)	n. измеримый
Отказоустойчивость при перегрузке МЭК 61643-21 (фаза-фаза)	Режим 3

Подключение (защитная цепь информационной техники)

Тип подключения	Соединитель F-типа
Тип подключения ВХОД	Гнездовой разъем F-типа
Тип подключения ВЫХОД	Гнездовой разъем F-типа

Подключение с выравниванием потенциалов для коммуникационной техники

Тип подключения	с использованием штекера с защитным контактом

Стандарты (защитная цепь информационной техники)

Класс испытания согл. МЭК	C2
	C3
	D1
Стандарты / нормативные документы	МЭК 61643-21
	EN 50083 - класс A
