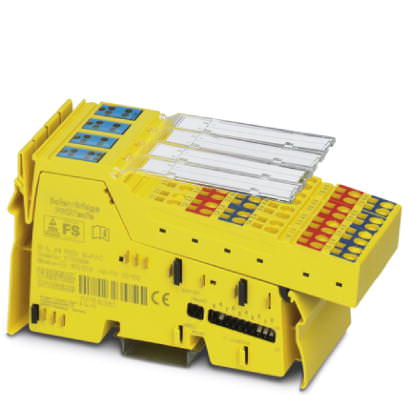

Изделие для ввода-вывода с технологией SafetyBridge Модуль безопасности - IB IL 24 PSDI 16-PAC - 2700994 (120493)

Поставляем Изделие для ввода-вывода с технологией SafetyBridge Модуль безопасности - IB IL 24 PSDI 16-PAC - 2700994 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120493

Производитель

Phoenix Contact

Категория

Список изделий для ввода-вывода с технологией SafetyBridge

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

SMITSVONK HOLLAND BWO(BG)-2/4-SV98H-CR-PH-23024-10

Смотреть ещё

Описание

Описание Модуль безопасности - IB IL 24 PSDI 16-PAC - 2700994

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	141 мм
Глубина	71,5 мм
Указание по размерам	Размеры корпуса

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. )
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. )
Давление воздуха (при эксплуатации)	80 кПа ... 108 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	66 кПа ... 108 кПа (До 3500 м над уровнем моря)
Степень защиты	IP20

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s / 2 MBit/s

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-, 4-проводной
Количество входов	8 (при двуканальной разводке)
	16 (при одноканальной разводке)
Входная характеристика	МЭК 61131-2, тип 3
Входное напряжение	24 В DC (через тактовые выходы UT1 и UT2 или внешнее питание)
Диапазон входных напряжений, сигнал '0'	-3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	11 В DC ... 30 В DC
Типичный входной ток одного канала	2,7 мА (при 24 В)

Питание электронного модуля

Электропитание	24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток	макс. 190 мА

Общие сведения

Масса	225 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Категория согласно EN 13849-1	4

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (см. инструкции по технике безопасности)
Потребляемый ток при U_L	макс. 190 мА
Напряжение питания главной цепи U_M	24 В DC
Диапазон напряжения питания U_M	19,2 В DC ... 30 В DC (С учетом коэффициента пульсации)
Потребляемый ток при U_M	Тип. 15 мА (повышение уровня энергопотребления на входах при подаче питания через тактовые выходы, повышение уровня энергопотребления подключенных датчиков при подаче питания через тактовые выходы)
	макс. 415 мА
