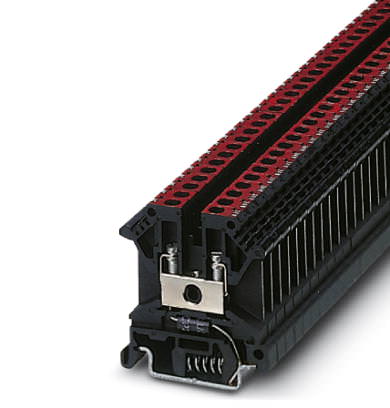

Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - TT-UK5/ 24AC - 2794754 (109945)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - TT-UK5/ 24AC - 2794754 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109945

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TT-UK5/ 24AC - 2794754

Размеры

Высота	47 мм
Ширина	6,2 мм
Длина	42,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Тип монтажа	Тейка типа Hut / G
Исполнение	Однояручные клеммные модули
Полюсов	1
Направление действие	Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C3
Класс VDE	C3
Номинальное напряжение U_N	24 В AC
Макс. напряжение при длит. нагрузке U_C	40 В DC
	28 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	28 В AC
	40 В DC
Номинальный ток I_N	32 А (50 °C)
Ток защитного проводника I_PE	? 5 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	119 А
Суммарный импульсный ток (8/20) мкс	119 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	119 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	23,2 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 62 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 58 В
Остаточное напряжение при I_n (фаза-земля)	? 84 В
Время срабатывания tA (фаза-земля)	? 1 нс
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом	Тип. 1,6 МГц
Емкость (фаза-земля)	? 1,03 нФ
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C3 (10 A)

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
