Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-STTB-24 - 2858140 (109997)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-STTB-24 - 2858140 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109997

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

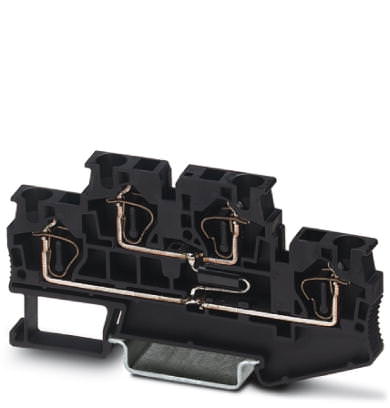

Описание Устройство защиты от перенапряжений - TT-STTB-24 - 2858140

Размеры

Высота	83,5 мм
Ширина	6,2 мм
Глубина	47,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	VDE 0110-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы
Направление действие	Line-Line

Защитная цепь

Класс испытания согл. МЭК	C3
Класс VDE	C3
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	40 В DC
	28 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	40 В DC
	28 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)

Номинальный ток I_N	32 А (60 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	119 А
Суммарный импульсный ток (8/20) мкс	119 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	119 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	23 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 60 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 60 В
Остаточное напряжение при I_n (фаза-фаза)	? 80 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 65 В
Уровень защиты U_P (фаза-фаза)	55 В (C3 (10 A))
Уровень защиты U_P (фаза-земля)
Время срабатывания tA (фаза-фаза)	? 1 нс
Вносимое затухание aE, сим.	0,1 дБ (? 400 кГц / 150 Ом)
Вносимое затухание aE, асим.


Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 2 МГц
Емкость (фаза-фаза)	1,1 нФ (при 1 МГц)
Сопротивление на каждую цепь
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C3 (10 A)

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	10
