Описание

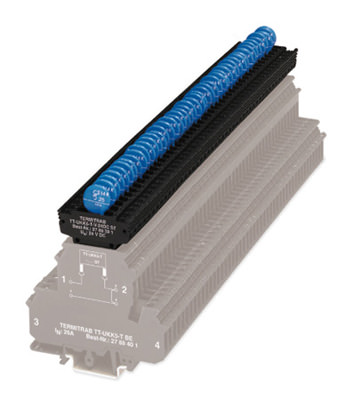

Описание Штекерный модуль для защиты от перенапр-й - TT-UKK5-T-V-120AC-ST - 2818083

Размеры

Высота	41,5 мм
Ширина	6,2 мм
Глубина	52 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
Тип монтажа	На основной элемент
Исполнение	Однояручные клеммные модули
Полюсов	1
Направление действие	Line-Line

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
Класс VDE	C2
	C3
Номинальное напряжение U_N	120 В AC
Макс. напряжение при длит. нагрузке U_C	170 В DC
	130 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	170 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	130 В DC
Номинальный ток I_N	26 А (40 °C)
Эффективный рабочий ток I_C при U_C	? 300 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	2,5 кA
Суммарный импульсный ток (8/20) мкс	2,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	8 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	80 А
Остаточное напряжение при I_n (фаза-фаза)	? 475 В
Время срабатывания tA (фаза-фаза)	? 25 нс
Емкость (фаза-фаза)	Тип. 1,34 нФ
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (4 кВ / 2 кА)
	C3 (25 A)

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система TERMITRAB
Тип подключения ВЫХОД	Штекерная система TERMITRAB
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
