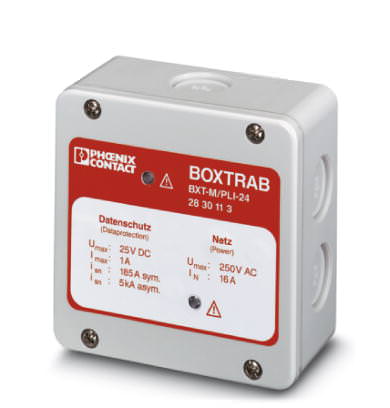

Продукция для шинных систем Устройство защиты от перенапряжений - BXT-1M/PLI-24 - 2838759 (118690)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - BXT-1M/PLI-24 - 2838759 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118690

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Комплект прокладок G030001 KIT RICAMBIO COMPLETO X ATT 8003

Endress+Hauser 5P3B2H-AAIBAAAFAAAD3S2BA2

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - BXT-1M/PLI-24 - 2838759

Размеры

Высота	50 мм
Ширина	100 мм
Глубина	100 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 75 °C
Степень защиты	IP54

Общие сведения

Стандарты для воздушных путей и путей утечки	IEC 60664-1
	МЭК 61643-1
Суммарный импульсный ток (8/20) мкс	5 кA
Цвет	cерый
Тип монтажа	AP / настенный монтаж
Исполнение	Корпус для настенного монтажа
Направление действие	L-N-PE Signal Line-Signal Line-Earth Ground

Защитная цепь источника питания

Класс испытания согл. МЭК	III
Тип EN	T3
Номинальное напряжение U_N	230 В AC
Расчетное напряжение разрядника U_C	260 В AC
Номинальная частота f_N	50 Гц (60 Гц)
Номинальный ток I_N	16 А (?45 °C)
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс	1,5 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	1,5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	1,5 кA
Комбинированный импульс U_OC	4 кВ
Потребление энергии	80 Дж (L-N)
Уровень защиты U_p (L-N)	? 1,3 кВ
Уровень защиты U_P (L-PE)	? 1,5 кВ
Уровень защиты U_p (N-PE)	? 1,5 кВ
Суммарный импульсный ток (8/20) мкс	5 кA
Время срабатывания (L-N)	? 25 нс
Время срабатывания (L-PE)	? 100 нс
Время срабатывания (N-PE)	? 100 нс
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Номинал предохранителя, макс.	16 А (gL)

Подключение (защитная цепь источника питания)

Тип подключения	Винтовые клеммы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Контакт для дистанционной передачи сигнала (защитная цепь источника питания)

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Размыкатель
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Максимальный рабочий ток I_макс.	3 А (60 °C)

Стандарты (защитная цепь источника питания)

Стандарты / нормативные документы	МЭК 61643-1
	EN 61643-11
	МЭК 61643-21

Защитная цепь информационной техники

Расчетное напряжение разрядника U_C	25 В DC

Расчетное напряжение разрядника U_C (фаза-фаза)	25 В DC
Расчетное напряжение разрядника U_C (фаза-земля)
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-фаза)	185 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	185 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	5 кA
Уровень защиты U_P (фаза-фаза)	? 130 В (B2 - 1 кВ/50 A))
	? 60 В (C1 - 180 A)
	? 50 В (C3 - 35 A)
Уровень защиты U_P (фаза-земля)	? 550 В (B2 (4 кВ/100 A))
	C2, 4 кВ / 2 кА
	? 600 В (C2, 10 кВ / 5 кА)
	? 700 В (C3 - 100 A)
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 100 нс

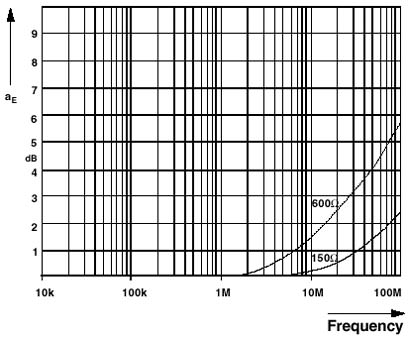

Вносимое затухание aE, сим.	Тип. 0,1 дБ (? 10 МГц/50 ?)
	Тип. 0,1 дБ (? 4 МГц / 150 Ом)
	Тип. 0,1 дБ (? 1 МГц/600 ?)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 100 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 100 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	Тип. 10 МГц
Емкость (фаза-фаза)	Тип. 20 пФ
Емкость (фаза-земля)	Тип. 10 пФ
Сопротивление на каждую цепь

Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза)	? 40 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля)	? 450 В
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	B2 (50 кА)
	C1 (180 А)
	C3 (35 А)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (4 кВ / 100 A)
	C2 - 10 кВ / 5 кА
	C3 (100 A)
	D1 (2,5 кА)

Подключение (защитная цепь информационной техники)

Тип подключения	Винтовые клеммы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
