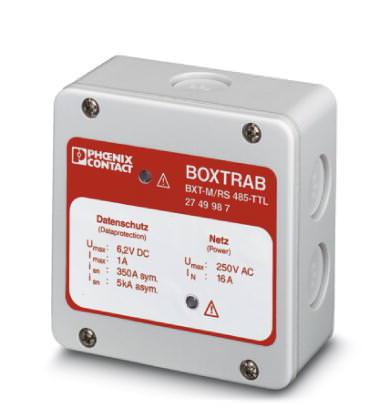

Продукция для шинных систем Устройство защиты от перенапряжений - BXT-M/RS485-TTL - 2749987 (118691)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - BXT-M/RS485-TTL - 2749987 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118691

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контактный блок 800F-NX-BX01 Allen Bradley

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - BXT-M/RS485-TTL - 2749987

Размеры

Высота	50 мм
Ширина	100 мм
Глубина	100 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 75 °C
Степень защиты	IP54

Общие сведения

Цвет	cерый
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	МЭК 61643-1
Тип монтажа	AP / настенный монтаж
Исполнение	Корпус для настенного монтажа
Направление действие	Line-Line Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	B2
	C1
	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	6,2 В DC

Максимальное напряжение при длительной нагрузке UC (провод-провод)	6,2 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	6,2 В DC
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 5 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
	350 А
Суммарный импульсный ток (8/20) мкс	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	350 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	5 кA
	350 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 45 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 16 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 450 В
Уровень защиты U_P (фаза-фаза)	? 35 В (C1, 500 В / 250 А)
	? 50 В (C1, 700 В / 350 А)
	? 22 В (C3 - 100 A)
Уровень защиты U_P (фаза-земля)	? 550 В (B2 (4 кВ/100 A))
	? 550 В (C2, 4 кВ / 2 кА)
	? 600 В (C2, 10 кВ / 5 кА)
	? 700 В (C3 - 100 A)
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 100 нс

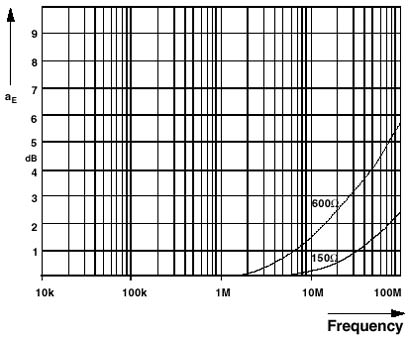

Вносимое затухание aE, сим.	Тип. 0,1 дБ (? 10 МГц/50 ?)
	Тип. 0,1 дБ (? 4 МГц / 150 Ом)
	Тип. 0,1 дБ (? 1 МГц/600 ?)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 100 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 100 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	Тип. 10 МГц
Емкость (фаза-фаза)	Тип. 20 пФ
Емкость (фаза-земля)	Тип. 10 пФ
Сопротивление на каждую цепь

Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	B2 (4 кВ / 100 A)
	C1 (350 кА)
	C3 (100 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (4 кВ / 100 A)
	C2 - 10 кВ / 5 кА
	C3 (100 A)
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	Винтовые клеммы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
