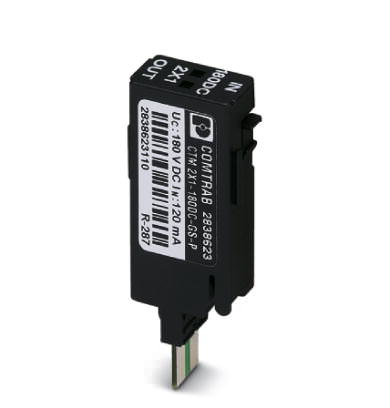

Телекоммуникационное устройство Штекерный модуль для защиты от перенапр-й - CTM 2X1-180DC-GS-P - 2838623 (118702)

Поставляем Телекоммуникационное устройство Штекерный модуль для защиты от перенапр-й - CTM 2X1-180DC-GS-P - 2838623 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118702

Производитель

Phoenix Contact

Категория

Список телекоммуникационных устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - CTM 2X1-180DC-GS-P - 2838623

Размеры

Высота	21 мм
Ширина	9,5 мм
Глубина	53,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS
Исполнение	Модуль LSA-PLUS
Направление действие	Line-Line Line-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 2.20
Переходное затухание aN между соседними изделиями	70 дБ (До 1 МГц, системы сопротивлением 100 ?)
	50 дБ (До 10 МГц, системы сопротивлением 100 ?)
	30 дБ (До 100 МГц, системы сопротивлением 100 ?)

Защитная цепь

Класс испытания согл. МЭК	A2
	B1
	B2
	B3
	C1
	C2
	C3
	D1
	D2
Класс VDE	A2
	B1
	B2
	B3
	C1
	C2
	C3
	D1
	D2
Номинальное напряжение U_N	180 В DC
Макс. напряжение при длит. нагрузке U_C	± 180 В DC

Максимальное напряжение при длительной нагрузке U_C (провод-земля)	± 180 В DC

Номинальный ток I_N	120 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 2 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Суммарный импульсный ток (10/350)мкс	2,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA (Суммарн.)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	200 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 800 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 800 В
Остаточное напряжение при I_n (фаза-земля)	? 70 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 28 В
Уровень защиты U_P (фаза-земля)	? 900 В (C2, 10 кВ / 5 кА, импульс)
	? 70 В (C2, 10 кВ / 5 кА, статический)
	? 1 кВ (C3, 7,5 кВ / 100 А, импульс)
	? 30 В (C3, 7,5 кВ / 100 А, статический)
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.


Вносимое затухание aE, асим.	0,5 дБ (? 10 МГц)
	0,6 дБ (До 60 МГц, в системах сопротивлением 100 ?)
	1 дБ (до 100 МГц, 100 Ом)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 100 Ом	> 100 МГц
Емкость (фаза-земля)	5 пФ (f=1 МГц / V_R= 0 В)
Сопротивление на каждую цепь	5,5 ? ±1,5 ? (Симметрично: +/-0,5 ?)
	5,5 ? (+/- 1,5 Ом)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 (4 кВ / 2 кА)
	C3 (100 A)
	B2 (4 кВ / 100 A)
	D1 (1 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с

Характеристики клемм

Тип подключения	Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS
Тип подключения ВХОД	Штекерная система COMTRAB
Тип подключения ВЫХОД	Штекерная система COMTRAB
Способ подключения	LSA-PLUS
