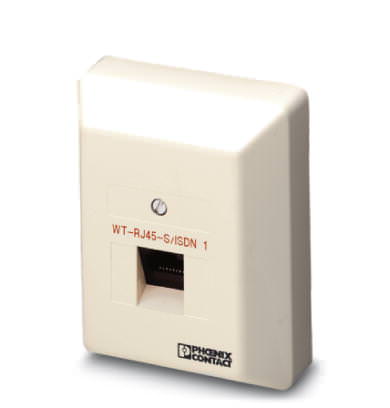

Телекоммуникационное устройство Устройство защиты от перенапряжений - WT-RJ 45-S/ISDN1/K AP - 2809830 (118700)

Поставляем Телекоммуникационное устройство Устройство защиты от перенапряжений - WT-RJ 45-S/ISDN1/K AP - 2809830 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118700

Производитель

Phoenix Contact

Категория

Список телекоммуникационных устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - WT-RJ 45-S/ISDN1/K AP - 2809830

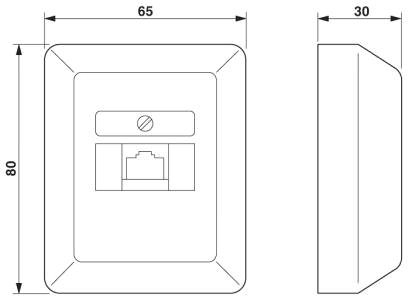

Размеры

Высота	30 мм
Ширина	65 мм
Глубина	80 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	ABS
Цвет	Кремово-белый
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Тип монтажа	AP / настенный монтаж
Исполнение	Розетка для настенного монтажа
Направление действие	Line-Line Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Класс VDE	C2
	C3
	D1
Номинальное напряжение U_N	50 В DC (Линия питания S₀)
Максимальное напряжение при длительной нагрузке UC (провод-провод)	6,2 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 300 мкA
Ток защитного проводника I_PE	? 4 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 70 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 460 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 12 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 460 В
Остаточное напряжение при I_n (фаза-фаза)	? 36 В
Остаточное напряжение при I_n (фаза-земля)	? 80 В
Уровень защиты U_P (фаза-фаза)	? 70 В (C1 - 1 кВ/500 A))
Уровень защиты U_P (фаза-земля)	? 460 В (C1 - 1 кВ/500 A))
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	0,1 дБ (? 10 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	Тип. 80 МГц
Емкость (фаза-фаза)	? 25 пФ (f=1 МГц / V_R= 0 В)
Емкость (фаза-земля)	? 15 пФ (f=1 МГц / V_R= 0 В)
Сопротивление на каждую цепь

Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (500 В / 250 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (1 кА)

Характеристики клемм

Тип подключения	Винтовые клеммы и RJ45
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Гнездо RJ45
Резьба винтов	M2/M3
Длина снятия изоляции	5 мм
	6 мм
Сечение гибкого проводника мин.	0,1 мм?
Сечение гибкого проводника макс.	1 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16

Подключение с выравниванием потенциалов

Сечение гибкого проводника мин.	0,15 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
