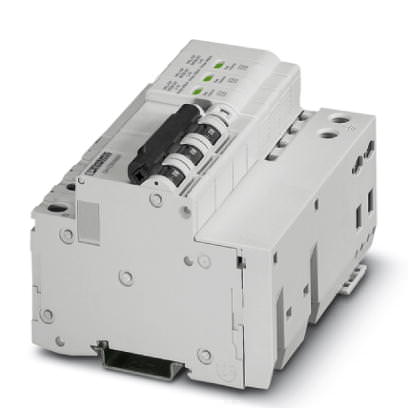

Комбинированное решение, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MCB-3C-350/40/FM - 2882776 (118548)

Поставляем Комбинированное решение, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MCB-3C-350/40/FM - 2882776 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118548

Производитель

Phoenix Contact

Категория

Список комбинированных решений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MCB-3C-350/40/FM - 2882776

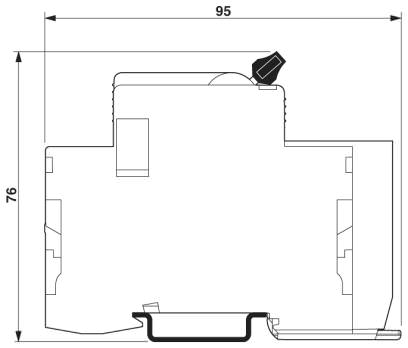

Размеры

Высота	101 мм
Ширина	114 мм
Глубина	76 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C

Общие сведения

Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	светло-серый
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	3L-N/PE

Защитная цепь

Класс испытания согл. МЭК	II
Тип EN	T2
Номинальное напряжение U_N	240 В AC (230/400 ... 240/415 В перемен. тока)
	415 В AC (L-L)
Макс. напряжение при длительной нагрузке U_C (L-PEN)	350 В AC
U_T (стойкость к TOV)	415 В AC (5 с)
Номинальная частота f_N	50 Гц
	60 Гц
Номинальный ток I_L	40 А
Ток защитного проводника I_PE	? 250 мкA
Потребляемая мощность в режиме ожидания П_К	? 3,5 мВт
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-PEN)	90 кA (Все каналы)
	30 кA (1 канал)
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	20 кA (1 канал)
	60 кA (Все каналы)
Уровень защиты U_p (L-PEN)	? 2,5 кВ
Остаточное напряжение (L-PEN)	? 2,5 кВ (при I_n)
	? 1,5 кВ (При 10 кА)
	? 1,3 кВ (При 5 кА)
	? 1 кВ (При 3 кА)
Время срабатывания (L-PEN)	? 25 нс
Номинал предохранителя, макс. при ответвлении	не требуется
Номинал предохранителя, макс. при проходном подключении	не требуется
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA

Подключение цепи защиты

Наименование, подключение	Подсоединение PE-проводника
Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение провода AWG/kcmil, мин.	12
Сечение провода AWG/kcmil, макс.	4
Наименование, подключение	Подключение цепи защиты
Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Способ подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	18
Сечение провода AWG/kcmil, макс.	2

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	вставные винтовые клеммы
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	250 В DC
Максимальный рабочий ток I_макс.	2 А AC
	50 мА DC
