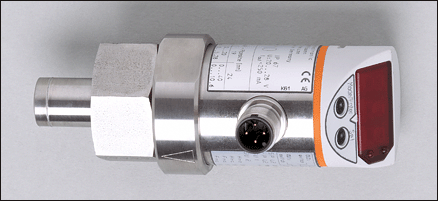

Датчик запорно-регулирующей арматуры Датчики потока: SA3010 SAD18BBDFRKG/W/US-100-IPF (20087)

Поставляем Датчик запорно-регулирующей арматуры Датчики потока: SA3010 SAD18BBDFRKG/W/US-100-IPF для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20087

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Частотный преобразователь Lenze EVF 9323-EV

Смотреть ещё

Описание

Описание Датчики потока: SA3010 SAD18BBDFRKG/W/US-100-IPF

Характеристики

Датчик потока
Может быть калиброван для использования с конкретными тройниками
Электрический разъём
Программируемая функция
2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход
7-сегментный светодиодный дисплей

Область применения

Применение	вода*) T-образный фитинг (DIN 2353) QL 18-18-18 (номин.диаметр 15 mm) / QL 22-18-22 (номин.диаметр 19 mm) / QL 28-18-28 (номин.диаметр 24 mm)
Предел прочности по давлению [бар]	30
Температура измеряемой среды [°C]	0...80

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	20...28 DC
Потребление тока [mA]	80
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 x NO / NC программируемый или 1 x NO/ NC программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый)
Номинальный ток [mA]	2 x 250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA; 0...10 V
Наиб.нагрузка [?]	500
Наиб. нагрузка [?]	2000

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения [l/min]	0...10 (NW15) 0...20 (NW19) 0...40 (NW24)
Предел показаний [l/min]	0...12 (NW15) 0...24 (NW19) 0...48 (NW24)
Порог срабатывания выхода, SP [l/min]	0,1...12,0 (NW15) 0,2...24,0 (NW19) 0,4...48,0 (NW24)
Точка сброса, rP [l/min]	0,0...11,9 (NW15) 0,0...23,8 (NW19) 0,0...47,6 (NW24)
Начальная точка аналогового сигнала, ASP [l/min]	0,0...8,0 (NW15) 0,0...16,0 (NW19) 0,0...32,0 (NW24)
Конечная точка аналогового сигнала, AEP [l/min]	4,0...12,0 (NW15) 8,0...24,0 (NW19) 16,0...48,0 (NW24)
с шагом в [l/min]	0,1 0,1 0,1

Точность/ погрешность

Контроль скорости потока
Точность [в % от диапазона]	Max. ± 10
Воспроизводимость [% от измеряемой величины]	3 (Q 30%) / 7 (Q 100%)
Макс.температурный градиент (скорость изменения темп. среды) [K/min]	200

Время реакции

готовность к работе после подключения питания [s]	10
Контроль скорости потока
Задержка при запуске [s]	0...50
Время реакции [s]	5 (10%...90%)

Программное обеспечение / Программирование

Возможные опции при программировании	гистерезис / фунуция 'окна'; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выход токовый / напряжения; внутренняя резьба в месте соединения; возможность задержек во времени; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Возможные опции при программировании

гистерезис / фунуция 'окна'; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выход токовый / напряжения; внутренняя резьба в месте соединения; возможность задержек во времени; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V
MTTF [лет]	184

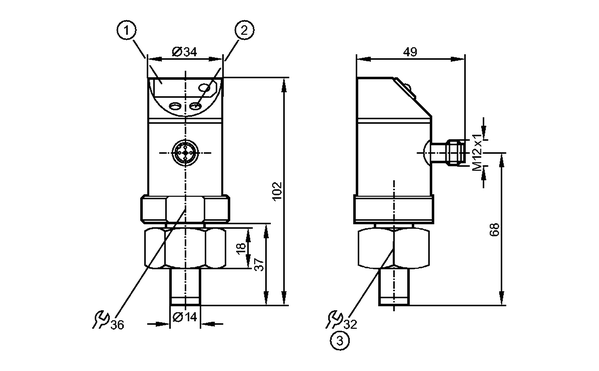

Механические данные

Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); О-кольцо: FKM 16 x 1.5 gr 70° кромка A
Материал	нерж. сталь V4A (1.4404); PBT (полибутилентерефталат); PC (Makrolon); PA (полиамид); EPDM/X (Santoprene); FPM (Viton)
Вес [kg]	0,325

Дисплеи / Элементы управления

Индикация	Состояние выхода 2 x светодиод красный Измеренные значения 7-сегментный светодиодный дисплей программирование 7-сегментный светодиодный дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование функции на выходе

(OUT1 / OUT2):

Hno = гистерезис / нормально открытый

Hnc = гистерезис / нормально закрытый

Fno = функция 'окна' / нормально открытый

Fnc = функция 'окна' / нормально закрытый

Комплементарные выходы:

выход 1 = Hno, выход 2 = Hnc

(одни и те же точки переключения SP / rP)

Программирование аналог. выхода (OUT2):

I = токовый выход (4...20 mA)

U = выход по напряжению (0...10 V)

Примечания

NW = номинальная ширина *) Чистая вода без примесей и нечистот. Нечистоты на поверхности датчика влияют на точность измерения. Рекомендации по использованию: Проверяйте время от времени поверхность чувствительного элемента датчика на наличие отложений. Очищайте при необходимости поверхность при помощи мягкой салфетки и уксуса.
Упаковочная величина [штука]	1

NW = номинальная ширина *) Чистая вода без примесей и нечистот. Нечистоты на поверхности датчика влияют на точность измерения. Рекомендации по использованию: Проверяйте время от времени поверхность чувствительного элемента датчика на наличие отложений. Очищайте при необходимости поверхность при помощи мягкой салфетки и уксуса.
