ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2704 CabinetModule 4DI 4DO T ST (13214)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2704 CabinetModule 4DI 4DO T ST для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13214

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

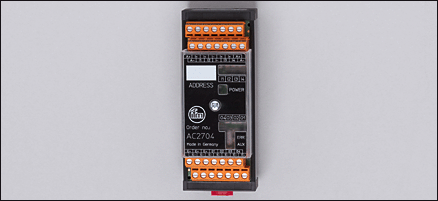

Описание Промышленная шина AS-Interface: AC2704 CabinetModule 4DI 4DO T ST

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейке и панели
Винтовые клеммы
Возможен монтаж в ряд
Цифровые входы и выходы

Электронные данные

Электрическое исполнение	4 входа / 4 выхода
Рабочее напряжение [V]	26,5...31,6 DC
Потребление тока [mA]	280
Макс. допустимая токовая нагрузка на каждый модуль [mA]	4000

Входы

цифровой
Электрическое подключение	PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	> 5 / 1,5
Уровень переключающего сигнала 1 [V]	> 10
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Диапазон питающих напряжений [V]	10...30 DC
Внешний источник питания	в соответствии с PELV
Макс. допустимая токовая нагрузка на каждый выход [mA]	1000
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	188

AS-i классификация

AS-i профиль	S-7.0
Конфигурация входов/выходов [Hex]	7
AS-i сертификат	в стадии разработки

Механические данные

Материал	PA (полиамид); PVC (поливинилхлорид)
Вес [kg]	0,134

Дисплеи / Элементы управления

Индикация состояния выхода LED	желтый
Рабочий режим LED	зелёный
Ошибка LED	красный (короткое замыкание)

электрическое подключение

Электрическое подсоединение

28 винтовых клемм

Назначение жил кабеля при подключении

A+:	AS-i+
A-:	AS-i -
I+:	питание датчика +24V
I-:	питание датчика 0V
E+:	Питание привода +24V
E-:	Питание привода 0V
I1...I4:	Дискретный входной сигнал Датчик 1...4
O1...O4:	Коммутационный выход привод 1...4

Примечания

Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю.
Упаковочная величина [штука]	1
