Описание

Описание Устройство защиты от перенапряжений - D-LAN-19'-4 - 2880176

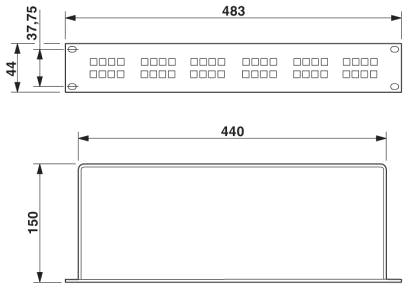

Размеры

Высота	44 мм
Ширина	483 мм
Глубина	160 мм
Единица высоты	1 HE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Листовая сталь
Цвет	бежевый
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	19'-стойка
Исполнение	Патч-модуль стойки 19'
Полюсов	4
Направление действие	Line-Line Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	B3
Максимальное напряжение при длительной нагрузке UC (провод-провод)	6 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	68 В DC (Опционально: +/- 6 В постоян. тока)
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мА
Ток защитного проводника I_PE	? 1 мА (Перемычка 2 извлечена)
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (экран-земля)	2,5 кA (При изолированном корпусе)
Суммарный импульсный ток (8/20) мкс	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 20 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 30 В (J2 установлена)
	? 170 В (J2 извлечена)
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), статич.	? 700 В (При изолированном экране)
Остаточное напряжение при I_n (фаза-фаза)	? 65 В
Остаточное напряжение при I_n (фаза-земля)	? 45 В (J2 ВКЛ)
	? 220 В (J2 ОТКЛ)
Остаточное напряжение при In (экран-земля)	? 700 В
Уровень защиты U_P (фаза-фаза)	? 50 В (C1, 500 В / 250 А)
Уровень защиты U_P (фаза-земля)	? 40 В (C1, 500 В / 250 А (J2 ВКЛ))
	? 180 В (C1, 500 В / 250 А (J2 ОТКЛ))
Уровень защиты UP (экран-земля)	? 800 В (При изолированном корпусе)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 1 нс
	? 100 нс
Вносимое затухание aE, сим.	Тип. 1 дБ (? 100 МГц)
Переходное затухание	Тип. 36 дБ (Система сопротивлением 100 ? / 100 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	> 100 МГц
Емкость (фаза-фаза)	Тип. 20 пФ
Емкость (фаза-земля)	Тип. 1 пФ

Характеристики клемм

Тип подключения	RJ45
Тип подключения ВХОД	Гнездо RJ45
Тип подключения ВЫХОД	Гнездо RJ45
Способ подключения	Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI)
