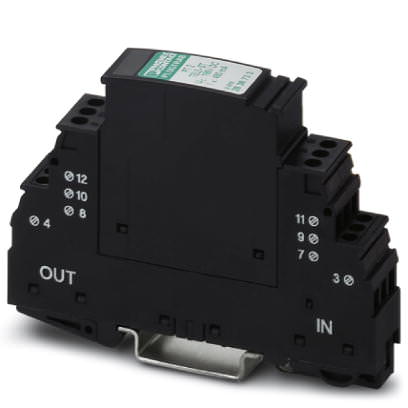

Телекоммуникационное устройство Устройство защиты от перенапряжений - PT 2-TELE - 2882828 (118624)

Поставляем Телекоммуникационное устройство Устройство защиты от перенапряжений - PT 2-TELE - 2882828 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118624

Производитель

Phoenix Contact

Категория

Список телекоммуникационных устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - PT 2-TELE - 2882828

Размеры

Высота	90 мм
Ширина	17,7 мм
Глубина	65,5 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60644-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	2
Направление действие	Line-Line Line-Earth Ground
Скорость передачи данных	16 Mbit/s

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
	B2
Класс VDE	C1
	C2
	C3
	D1
	B2
Макс. напряжение при длит. нагрузке U_C	185 В DC
	130 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	185 В DC
	130 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	185 В DC
	130 В AC
Номинальный ток I_N	450 мА (45 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA
Ток защитного проводника I_PE	? 10 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	18 кA
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	100 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 300 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 300 В
Остаточное напряжение при I_n (фаза-фаза)	? 160 В (C2 - 10 кВ / 5 кА)
Остаточное напряжение при I_n (фаза-земля)	? 200 В (C2 - 10 кВ / 5 кА)
Уровень защиты U_P (фаза-фаза)	? 330 В (C2 - 10 кВ / 5 кА)
	? 300 В (C2 - 1 кВ /1 kA))
	? 270 В (C1 - 1 кВ/500 A))
	? 300 В (B2 (4 кВ/100 A))
Уровень защиты U_P (фаза-земля)	? 300 В (C2 - 2 кВ / 1к A)
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 500 нс
Вносимое затухание aE, сим.	Тип. 0,4 дБ (? 5 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	Тип. 20 МГц
Емкость (фаза-фаза)	Тип. 30 пФ
Емкость (фаза-земля)	Тип. 30 пФ
Сопротивление на каждую цепь	2,2 ? ±10 %
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	B2 (4 кВ / 100 A)
	C1 (1 кВ / 500 А)
	C2 (10 кВ / 5 кА)
	C3 (2 кВ/25 А)
	D1 (1 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (4 кВ / 100 A)
	C1 (1 кВ / 500 А)
	C2 - 10 кВ / 5 кА
	C3 (2 кВ / 25 А)
	D1 (1 кА)

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
