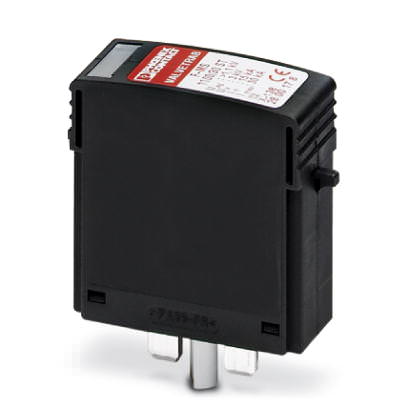

Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - F-MS 1100/30 ST - 2800178 (118533)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - F-MS 1100/30 ST - 2800178 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118533

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапряжений, тип 2 - F-MS 1100/30 ST - 2800178

Размеры

Высота	52,5 мм
Ширина	17,5 мм
Глубина	52 мм
Единица шага	1 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
	EN 61643-11
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Направление действие	N-PE

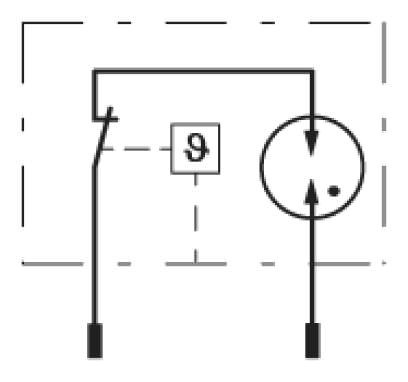

Защитная цепь

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Номинальное напряжение U_N	исп. только при послед. соединении с компонентами VAL-MS 580 ST!
Макс. напряжение при длит. нагрузке U_C	580 В AC
Импульсный ток утечки I_max (8/20) мкс, максимальный	30 кA
Номинальный импульсный ток утечки I_n (8/20) мкс	20 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс	? 3 кВ
Сопротивление изоляции R_iso	> 1 Г?
Уровень защиты U_p	? 3 кВ
Остаточное напряжение	? 400 В
	? 250 В (при 7,5 кА)
	? 150 В (При 3 кА)
	? 100 В (при 2 кА)
Время срабатывания	? 100 нс
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	80 А

Схема защиты PV со стороны постоянного напряжения (DC)

Напряжение без нагрузки U_OCSTC	Только в последовательном соединении с VAL-MS...PV-ST
Макс. напряжение при длительной нагрузке U_CPV	Только в последовательном соединении с VAL-MS...PV-ST
Стойкость к короткому замыканию I_SCPV	Только в последовательном соединении с VAL-MS...PV-ST

Подключение цепи защиты

Тип подключения ВХОД	Штекерная система FLASHTRAB/VALVETRAB
Тип подключения ВЫХОД	Штекерная система FLASHTRAB/VALVETRAB
